什么是2P4M可控硅:引脚配置及其应用

电子元件2P4M可控硅(可控硅)是一个4层PNPN 3端晶闸管,用于控制设备的交流。它是一个单向装置,因为它只允许电流沿一个方向流动。适用于各种功率变换器,监管机构、整流、开关应用等等。它们能抵抗高电流和高电压。


1957年,戈登·霍尔和弗兰克·w·比尔·古茨威勒在贝尔实验室开发了可控硅。本文简要介绍了2P4M可控硅的引脚结构、规格和电路图。2P4M可控硅是用于各种开关和功率控制的可控硅类型之一。

什么是2P4M可控硅?

该半导体器件被设计为具有高灵敏度的触发电平,并用于特定的应用,即2P4M可控硅(2P4M SCR)。它是一种固态半导体器件,属于可控硅(Silicon Controlled Rectifier)或可控硅(Thyristor)家族。基本的2P4M可控硅器件如下图所示。

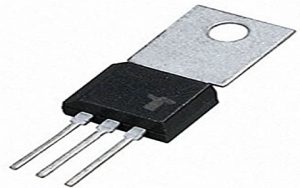

2P4M可控硅整流器
2P4M可控硅整流器

这种整流器用于产生有限栅极电流的各种电子应用场合。例如,2P4M可控硅器件被应用于电容放电点火、控制汽车在厨房电器,高/过电压保护在低电力供应电路。这种可控硅用于低压交流整流器和RMS电压控制器的应用。

/销销配置图

这是3-末端半导体设备。3个端子分别是阳极、阴极和栅极。的2P4M可控硅引脚配置/引脚图如下图所示。

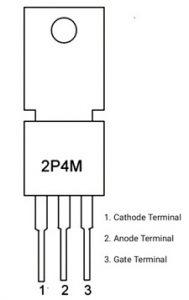

2P4M可控硅引脚配置
2P4M可控硅引脚配置
  • 引脚1表示阴极端子
  • 引脚2表示阳极端子
  • 引脚3代表Gate终端

销1阴极:这个端子连接到中性点。它与输入、输出均为公用,并接公用地。

销2阳极:这个终端连接到负载以获得输出。它也被称为输出终端。

销3门:为了打开2P4M可控硅,在这个终端上施加一个低电压触发脉冲。它控制给可控硅的输入。

2 p4m可控硅规范

根据数据表,2P4M SCR的规格或功能如下:

  • 由于电极薄,体积小,安装在任何电路中都很容易。
  • 它可在TO-202AA类型的包。
  • 它的价格很低
  • 免费应用设计,低保持配电电流
  • 反向阻塞峰值电压为500伏特
  • 门端峰值电流为0.2安培。
  • 峰值通态电流为2安培
  • 反向门电压峰值为6伏
  • 触发门电压为0.8伏
  • 浪涌导通电流峰值(非重复性)为20安培
  • 结的工作温度范围为-40℃~ +120℃
  • 存储温度范围为-55℃~ +150℃。

电路图/使用方法

为了理解工作原理和学习如何使用2P4M可控硅器件,考虑本节中解释的开关器件的一个例子。使用2P4M可控硅的简单电路图应用如下图所示。的组件本应用电路所要求的装置为;2P4M可控硅,按钮-2,电阻和电压源。

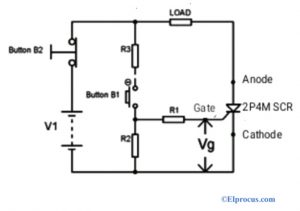

线路图
线路图
  • 从上面的电路图可以看出,直流电压源用V1表示;
  • 栅极电压,即该器件的栅极处的触发电压;
  • 负载电阻与可控硅串联;
  • 一旦按下B2按钮,默认关闭并断开电路。
  • 可控硅的阳极端与负载相连
  • 可控硅的阴极端连接到源的另一端。

在初始阶段,没有按下B1按钮,栅极电压的缺失导致可控硅处于不导通状态。当Vg= 0V或可控硅栅极端没有触发时,整个器件就会出现总压降,负载电压为0V (Vload=0V)。上面的图表说明了这一点。这种状态一直持续到电压脉冲被施加到器件的门上。只有按下B1按钮才会出现这种状态。

现在考虑T1时刻,按下B1按钮。在这种状态下,2P4M可控硅导电和总电压将出现在负载上,如图所示。由于直流电源,可控硅被触发ON并保持在导通模式。在触发可控硅后,即使栅极电压被移除,该器件仍能导电。

现在恢复2P4M可控硅在高电阻状态,流过设备的电流应该是' 0 '一段时间。当电流为“0”或截止时,器件中存储的电荷被耗散,恢复到其初始状态,即前向阻塞状态。

要使流经设备的电流为“0”,应按下B2按钮。按B2按钮一次,电路回路断开,流过设备的电流为“0”。因此,通过负载的电压也变成' 0 ',设备开始恢复其状态,如图所示。这是由于按下B2时循环崩溃造成的。

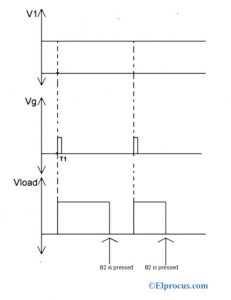

波形表示
波形表示

释放B2按钮后,设备阻塞正向直流电压,等待触发电压(门脉冲)。在按下B2按钮之前,负载电压为“0”。上图显示了第一和第二触发脉冲后的负载电压。这种触发和打破的循环还在继续。

整个操作说明了如何使用2P4M可控硅作为开关器件。以同样的方式,它也可用于其他应用程序。

2P4M可控硅在哪里使用/应用

在上面的章节中,我们已经学习了如何使用2P4M可控硅与一个小电路。现在,让我们知道在哪里使用它。2P4M可控硅的应用包括:

  • 光衰减器
  • 电池充电器
  • 电机控制器
  • 电容放电点火
  • 不同的温度控制设备
  • 交流整流器
  • RMS电压转换电路
  • 工业开关应用
  • 电源转换器
  • 电热毯
  • 电子罐子
  • 缝纫机(电气)
  • 光显示系统
  • 气体打火机(自动)
  • 选择2 p4m可控硅
  • SN102, BT169, TIC206D, TYN604, 2N1595, 2N1596是替代的2P4M可控硅

因此,这一切都是关于2P4M可控硅的概述,这是其中之一类型的可控硅或晶闸管。这篇文章包括-什么是2P4M可控硅,引脚配置/引脚图,技术规范,电路图/如何使用,在哪里使用/ 2P4M可控硅的应用。这是一种通用可控硅中的p门型扩散塑料模型,用于各种电源控制应用。这里有一个问题要问你,“可控硅或可控硅的缺点是什么?”
