什么是4047 IC:引脚配置及其应用

CD 4047 IC是一种多谐振荡器包括高电压。这种集成电路的操作可以在两种模式下完成,如单稳态和稳态。这种集成电路需要一个外部电阻和电容来决定单稳态模式下的输出脉冲宽度和稳态模式下的o/p频率。该IC工作电压为5伏,10伏,15伏和20伏。


什么是4047 IC?

4047 IC是一种集成电路互补金属氧化物半导体多谐振荡器,工作在两种模式,如单稳定和不稳定。4047 IC的应用范围很广,如脉冲波的产生、正弦波的产生、直流信号到交流信号的转换等。

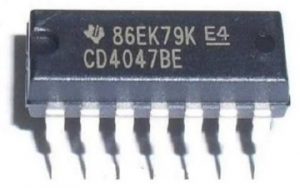

4047集成电路
4047集成电路

这种IC很容易安排在两种模式&他们使用很少的外部组件函数。该IC的电压范围是3V到15V,但工作在5V最好。这种IC的o/p总是在TTL中,所以它很容易通过其他工作微控制器& TTL设备。

4047 IC引脚配置

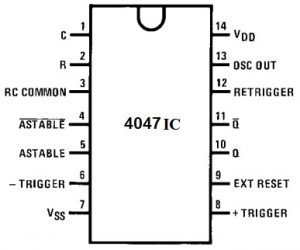

单稳态或不稳定多谐振荡器IC如4047包括14引脚,使用的安装类型是通孔,使用的封装是PDIP-14。对于所有的包,引脚配置是相同的。该引脚包括三个输出引脚提供脉冲宽度调制输出如Q, ~Q和Osc.我们可以在下一节描述每一个工作的引脚。

4047 IC引脚配置
4047 IC引脚配置
  • Pin1(限制时间):该引脚用于连接Rcc和Res之间的外部电容器
  • Pin2 (Res时间):此引脚用于连接Rcc和cap定时(C)之间的外部电阻。
  • Pin3 (RC common或RCC):此引脚充当C和Rc之间的公共端点
  • Pin4(~不稳):这是低次数以令人疑测模式使用的
  • 平快(不稳定的):这是高一旦使用稳定模式
  • Pin6(触发):当这在单稳态模式下使用,然后我们提供高到低变化的触发器引脚
  • Pin7 (Vss):这是IC的GND引脚
  • Pin8(+触发):一旦信号被激活在这个输入由低到高,然后单稳态操作是允许的
  • 引脚9(外部复位):一旦RST的输入通过高电平连接,然后它将o/p从Q重置为0 &非反相o/p (Q)重置为1。
  • PIN10(Q):这个引脚是一个非反相输出
  • Pin11 (~ Q):这个引脚是一个反相输出
  • Pin12(再触发器):该引脚主要用于在单稳态模式下同时激活引脚7和8
  • PIN13(OSC输出):该引脚提供了在稳定模式下的振荡o/p。
  • Pin14 (Vdd):这是一个+ve电源引脚

4047集成电路规格

4047 I的规格C包括以下内容。

  • 输入电源范围从3v到18v
  • 储存温度范围为-65℃~ +150℃
  • 的温度焊接铅是260°C
  • 工作温度范围为-55℃~ +125℃
  • 对于任何单输入,直流输入电流为±10mA

特性

4047 IC的特点包括:

  • 少用电
  • 它在单稳态和稳态模式下运行
  • 抗噪性高
  • 外部需要一个电容和电阻
  • 一致和对称的o/p特征
  • Buffered Outputs为true &补齐
  • 输入缓冲
  • 在20V电压下测试100%的静态电流
  • 参数额定值为5Volts, 10Volts和15Volts

单稳态特性包括以下内容。

  • 正负边缘触发器
  • 内部通电复位电路
  • 为了扩大脉冲宽度,可以选择重新触发
  • O/p脉冲宽度与触发脉冲的持续时间无关
  • 广泛的脉冲宽度可能通过小RC组件
  • 恢复时间快,与脉宽基本无关
  • 脉冲宽度的精度保持在占空比接近100%

稳定的特点包括以下。

  • 占空比为50%
  • 工作模式可自由运行
  • 可用振荡器输出
  • 稳频稳定性好

在哪里使用4047 IC?

像4047这样的非稳态和单稳态集成电路可以用两种模式来制作不同的电路。这种集成电路的主要目的是产生正弦、平方等时钟信号。该集成电路可用于多种应用,如倍频器、定时延迟电路、分频器等。这种集成电路对于从原波产生包络波非常有帮助。

如何使用4047 IC?

4047 IC工作在两种模式,如不稳定的和单稳态。在单稳态模式下,o/p脉冲宽度可以通过连接在IC的两个引脚(如引脚1和引脚3)之间的外部电阻来确定。同样,在稳定模式下,o/p频率可以通过连接在两个引脚之间的外部电容来确定,如Pin2和Pin3。


不稳定的模式

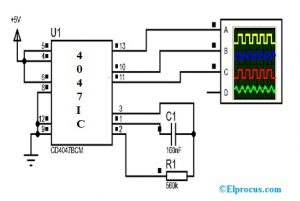

当IC在稳定模式下使用时,pin5必须是高的,而PIN必须是低的。因此,您将得到在低和高之间不断波动的输出。这里,电路给出了多谐振荡器在稳定模式下:4047 IC在稳定模式下的电路如下所示。

4047 IC在稳定模式
4047 IC在稳定模式

数学上,引脚13的振荡o/p频率可以通过以下公式计算

振荡器的o/p频率=1/4.4 rc

脉冲持续时间可以用下面的公式来计算

t = 2.48 rc

单稳态模式

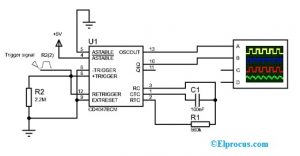

当同一IC使用在单稳态模式,然后你必须利用+触发器和-触发器引脚。在+触发器引脚,通过提供从低到高的过渡和在-触发器引脚,高到低的过渡,你可以获得一个单稳态o/p。单稳态4047集成电路如下图所示。

单稳态模式
单稳态模式

在数学上,求引脚10和引脚11处频率值的公式为:

F = 1 / 8.8rc

应用程序

4047 IC的应用包括以下。

  • 将信号从直流电转换成交流电
  • 检测的信封
  • 时延的应用
  • 乘法的频率
  • 计时电路
  • 的频率
  • 鉴别器的频率
  • 时间延迟的应用程序
    4047 IC用于制作如下不同的项目电路。
  • 60W至100W逆变电路
  • 12VDC - 220VAC逆变电路
  • 基于IC-4047和IRF540的100W逆变电路
  • 100W方波逆变器通过LM358, CD4047, 2N3055和2SC106
  • 60W DC-AC转换器电路通过IC4047。

因此,这是关于概述4047 IC,引脚配置,工作及其应用。从上面的4047 IC数据表中,最后我们可以得出该IC以两种模式工作,制作不同的电路。这种集成电路用于产生不同的信号,如正弦波、时钟波、方波等。有个问题,什么是多谐振荡器?
