555定时器电路或项目的工程师的想法

555计时器是嵌入式系统设计中的一个重要设备,经常在几个中使用电气和电子产品项目爱游戏直播苹果app下载ayxPG电子用于产生时钟脉冲。555定时器电路可产生精确的时钟脉冲,可用于控制超要求的应用。即使大多数人不知道内部电路的任何信息,所以,在这里我想解释一下它的工作原理555电路这样您就可以在其周围构建许多项目并实现您的实验。

555个定时器ic
555个定时器ic

555定时器电路

555计时器集成电路都是用来产生精确方波的,常用于许多电子电路中。ayxPG电子555定时器电路设计有20个晶体管,16个电阻,2个二极管和一个触发器。它可以在4.5v到15v直流电源范围内工作。555定时器IC基本上有三个功能部分:


比较器

它用于比较两个输入电压电平,该电压是反相( - )一个和非反相(+)终端的。如果在非反相终端处电压高,则输出高。理想比较器的输入电阻是无限的。

分压器

随着对比器中的输入电阻是无限的,所以所有三个电阻之间的电压都同样划分,并且每个电阻器上的该值是vin / 3。

拖鞋

翻转/拖鞋是数字电子设备在内存中。如果R处输入高而R处低,则Q处输出高。当S高时,Q输出高,如果R高,Q输出低。

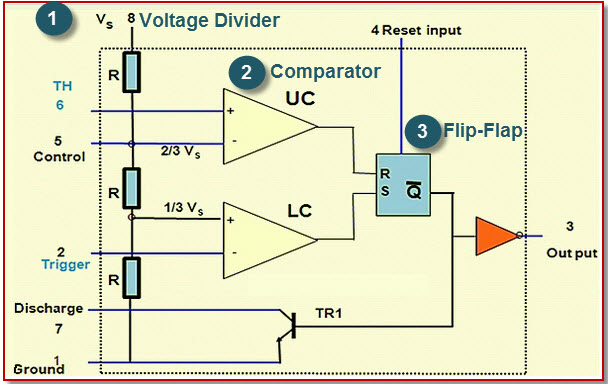

555计时器IC功能部件
555计时器IC功能部件

555定时器电子电路在不同的ayxPG电子工作模式

单稳态模式

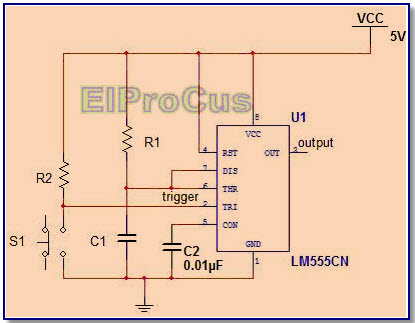

在单稳态模式下,555定时集成电路当计时器从触发输入按钮接收信号时,仅生成单个脉冲。脉冲持续时间取决于电阻器和电容器的值。如果触发脉冲通过按钮将触发脉冲施加到输入,则电容器被充电,计时器开发高脉冲,然后它保持高直到电容器完全放电。如果需要增加时间延迟,那么更高的速率电阻和电容需要。


555个定时器IC在单稳态模式下
555个定时器IC在单稳态模式下

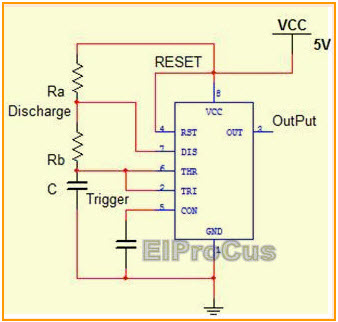

不稳定的模式

在这种模式下,555定时器电路产生具有特定频率的连续脉冲取决于两个电容器和电阻的值。这里电容器从特定电压充电和放电。

如果电压施加到电路,则电容器通过电阻器连续地充电,然后555定时器电路产生连续脉冲。在该电路销2和6中,将在一起,以连续重新触发电路。如果输出触发脉冲高,则电容器完全放电。通过使用电容器和电阻的较高值实现的长时间延迟。

555定时器IC在稳定模式
555定时器IC在稳定模式

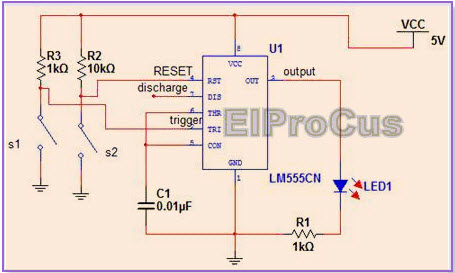

双稳态模式或施密特触发器

在这种模式下,555定时器电路产生两个稳定状态信号,即高状态和低状态。高、低状态信号的输出信号由复位和触发输入引脚来控制,而不是由电容器的充放电来控制。如果给触发引脚一个低逻辑信号,那么电路的输出就会变成高状态。如果给复位引脚的是低逻辑信号,那么电路的输出进入低状态。

555个双稳态模式或施密特触发器的定时器IC
555个双稳态模式或施密特触发器的定时器IC

555定时器电路项目的最终工程学生

555定时器是一个方波多振动器,用于许多ayxPG电子电子迷你项目生成用于执行所需操作的脉冲。这里提供了一些高级555计时器工程学生项目它们非常有用。

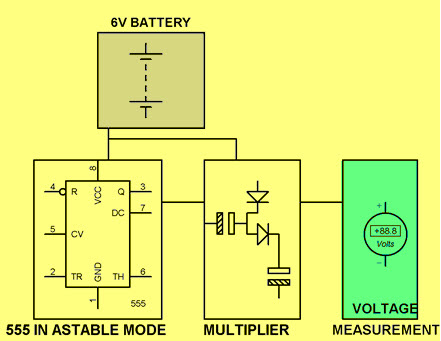

低压直流到高电压直流使用555定时器

该项目的主要概念是使用大约两次的电压使用电压乘法器原理。如果输入电压约为6伏DC,则我们达到10伏直流的输出。该项目采用555定时器电路,以令人瞩目的模式运行,可提供时钟脉冲,以对串联排列的电容器充电。然后,该充电电容器显影大约等于输入电压的两倍的电压。输出可以通过万用表测量。

低压DC与较高电压DC使用555计时器由EdgeFxkits.com
低压DC与较高电压DC使用555计时器由EdgeFxkits.com

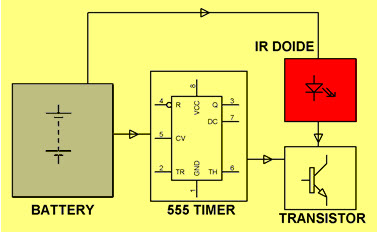

电视操作干扰装置

这个项目是用来屏蔽来自通过红外传感器产生脉冲来遥控电视连接到这个电路上。该项目设计了555定时器电路,工作在不稳定模式下,产生高功率脉冲,给红外传感器。红外传感器产生的红外射线在38千赫的范围内,作为一个结果,按下任何数字。这些射线可以阻止电视遥控器发出的红外线。

电视操作干扰装置Edgefxkits.com
电视操作干扰装置Edgefxkits.com

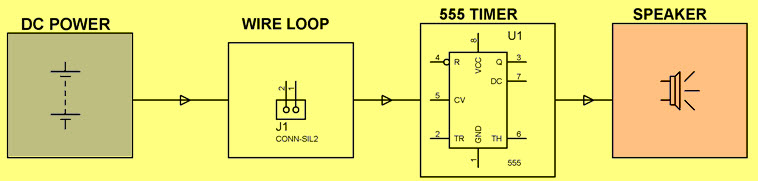

用于窃贼的线路破坏报警信号

该项目设计了一个555定时器,用于检测任何小偷试图打破窗户玻璃的行为,并使用蜂鸣器发出警报音频信号。这是安全系统的惊人技术。如果环路的线路断开,则555定时器电路在不稳定模式下运行,触发蜂鸣器发出声音进行指示。

Wire Loop通过EdgeFxkits.com打破窃贼的警报信号
Wire Loop通过EdgeFxkits.com打破窃贼的警报信号

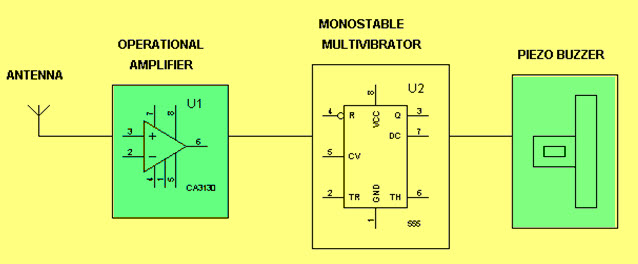

隐藏活跃手机探测器

该系统用于检测任何激活的移动电话,从距离一到半脚的距离,以避免在防御安全和概述区域中使用未授权的手机。

有源手机检测器设计有555个定时器电路,以单稳态模式操作。如果任何一个人试图拨打电话或发送消息,那么蜂鸣器将指示存在活动手机。

Edgefxkits.com的隐藏主动手机检测器
Edgefxkits.com的隐藏主动手机检测器

触控负载开关

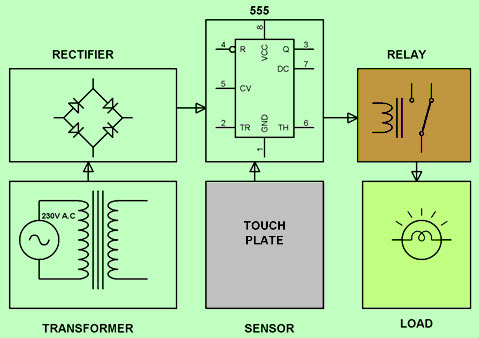

这个项目的概念是控制负载的短时间持续使用555定时器和a触敏开关。这是一个IC 555项目在单稳态模式下运行,由连接到其触发引脚的触板触发。555的输出为一个由RC时间常数决定的固定时间间隔提供逻辑高。这个输出驱动一个继电器到负载上的开关,在此期间它自动关闭。

触摸控制负载开关由EdgeFxkits.com
触摸控制负载开关由EdgeFxkits.com

555定时器应用程序

555定时器的应用涉及到许多方面ayxPG电子爱游戏直播苹果app下载初级电子项目也用于许多控制系统中。
