ATmega16 -下一代微控制器

了解更多有关的ATmega首先,我们需要了解一些关于微控制器的历史。它到底是什么?作为人类,我们需要一个大脑来生活在这里,它应该以某种方式运作。与此相同,运行一个嵌入式设备或任何电子设备都需要大脑,微控制器.它是一个具有处理器、内存单元、可编程内存(如RAM、PROM等)等的自我控制设备。第一个微控制器是由德克萨斯仪器公司的加里·布恩发明的。随着科技的日新月异,我们都更喜欢尺寸更小、性能更出色的设备。所以,它是来自Atmel的Mega AVR家族的最新的微控制器。到目前为止,8051微控制器是所有微控制器中的超级英雄,这意味着它是长寿命的微控制器,因为仍然有一些设备在大量工作8051单片机.这里将讨论什么是ATmega16,它的特性,引脚图,接口和它的数据表。


ATmega16是什么?

Atmel公司生产的,其自带Atmel先进的虚拟RISC系列下的ATmega16的微控制器。它具有先进的RISC(精简指令集计算)系统和高性能的微控制器。这是8051个微控制器,其具有的功能击败了8051种微控制器功能的高级版本。这是一个计算机内置有CPU,RAM,ROM,EEPROM,定时器,计数器,ADC和类似的端口A最后4个8位端口,端口B,端口C,端口D每个端口都有额外的性能8个输入和输出引脚。在下面的章节中,我们可以观察到这种微控制器特性。

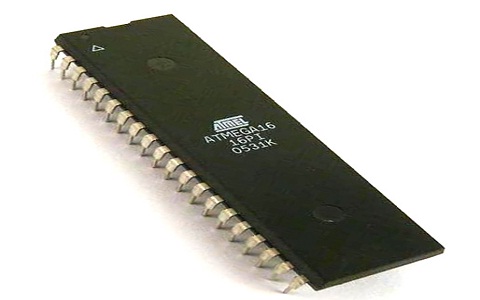

Atmega16  - 微控制器
Atmega16 - 微控制器

特性

ATmega16的功能的包括以下。

它是一个40针微控制器。每个引脚都有其规格。这些都支持输入或输出连接,这些连接分为四个端口。它们是端口A,B,C,D。四十针在这四个端口下分类。我们可以在其针图中观察。

8位微控制器,ATmega16的是一个高性能的微控制器,它可以同时处理8位数据。这需要8位的数据从存储器中。并利用低功耗。

  • 它的架构基于增强RISC架构。它内置有131条指令。这些指令可以是一个简单的过程单周期执行。
  • 它可以每秒处理1600万条指令(MIPS)。其最大工作频率为16MHz。
  • 它有32个内置寄存器。这些寄存器有助于将CPU连接到外部外围设备。
  • ATmega16已经提供了最必要的外围设备,如ADC(模拟数字转换器),USART, SPI,和模拟比较器。由于这些内置功能,它将比其他更可取和更划算。

内存,它有可编程的闪速存储器,SRAM(静态读访问存储器)具有1 KB内部存储器,512个字节的EEPROM的16KB。由于此它可以能够分别10,000write /擦除周期。

两个8位定时器/计数器和一个16位定时器/计数器计时器可以测量操作的同步与系统/外部时钟的定时。和计数器,用于计数在所有的时间间隔的事件。

ATmega16有四个PWM通道-这些有用的用于重构在有关的数字信号的负载水平的模拟信号。

可编程USART -它可以称为通用同步异步接收器和发射器。这USART在接收器之间提供发射器之间的异步通信。爱游戏ayx冰球

特殊微控制器特性 -内部RC振荡器,开机复位,和可编程断电检测,两种方式的中断源和六种不同的睡眠模式。


I / O和封装 -它有32个可编程的I/O线用于不同的用途。

工作电压,工作电压范围为4.5V-5.5V

功耗,它可以在25°C下利用1MHz频率下的3v电压

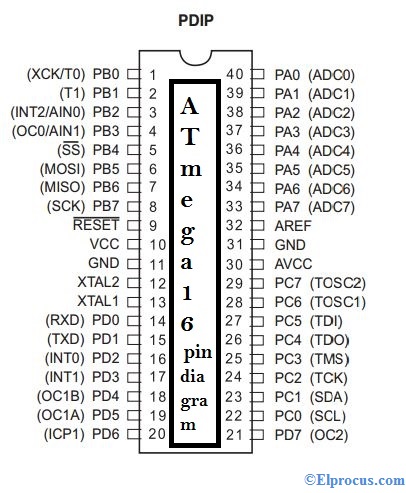

ATmega16的引脚图

该微控制器有40个引脚,每个引脚都有其重要性。在这些40个引脚,I / O引脚32而这些被分类成4个端口。具有8个I / O引脚的每个端口。

Atmega16 -引脚图
Atmega16 -引脚图
  • 4 PORT-A 8引脚(引脚33-40)
  • 1 PORT-B 8引脚(引脚1-8)
  • 3 PORT-C 8个引脚(引脚22-29)
  • 2端口D 8引脚(引脚14-21)

a口:在这里,PIN 33至40是来PORT - A.此端口A充当模拟输入到A / d转换器。端口A可以作为8位双向I / O端口。它有一个内部上拉电阻。

端口- B:它有从1到8的引脚。该端口B用于I/O双向引脚。

PORT - C:具有八个I / O双向管脚该端口℃。

PORT - d:端口d引脚可以用作输入或输出引脚。额外的外围设备,如PWM通道,定时器/计数器,USART被连接到这个端口。

重置,9脚是复位引脚。

10脚 -该引脚用于电源目的。通过该引脚,可以将5V的电源连接到微控制器。

销12及销13 -高的时钟脉冲可以由晶体振荡器产生。并且该晶体振荡器被连接到这些引脚。该微控制器工作在1MHz的频率。

ATmega16数据表

数据表是关于该设备的完整信息。这些数据表可以由供应商发布。在这里,ATmega16数据手册可以在下面的链接中找到。

ATmega16单片机编程

有多种方法可以ATmega16的程序和AVR微控制器.以下是进行ATmega16编程的方法。以下方法有助于将代码刻录到ATmega16微控制器中。它们是:

  • 安装计算机上的USBASP 2.0程序员驱动程序。
  • 它可以与爱特梅尔Studio安装程序包来完成。
  • 设计和更新草图到Atmega16的。
  • 最后可以用ATmega16完成,带有一个LED和振荡器电路。

应用程序

由于其先进的特性,ATmega16具有广泛的应用范围。这是一台小型计算机。以下是一些ATmega16的应用程序

ATmega16的已主要应用于嵌入式系统,医疗设备,家庭自动化设备,汽车设备,工业自动化,家用电器,安全系统和温度控制装置,电机控制系统中,数字信号处理,外围接口系统和Arduino的基础的项目和许多.

ATmega16单片机是AVR系列单片机最流行的和最新的控制器。ATmega16的是单片机类的高级版本。ATmega16单片机具有六种不同类型的睡眠模式。这些都是非常有帮助的,以节省电力被触发时。它有一个巨大的存储单元,这是非常足够做很多操作都必须在一个很短的时间内,我们可以用ATmega16的接口喜欢做的项目,GSM模块与ATmega16的接口,GPS模块与ATmega16单片机接口,蓝牙模块与ATmega16的接口,温度传感器与ATmega16的,Wi-Fi模块与ATmega16的和更多的接口的接口连接。
