ATmega328 Arduino Uno板的工作及其应用

Arduino Uno.是一种基于ATmega328的微控制器板,Uno是意大利语,意为1。Arduino Uno是为标志即将发布的微控制器板而命名的Arduino Uno板1.0.该板包括数字I / O引脚14,电源插孔,模拟I / PS-6,陶瓷谐振器-A16 MHz,USB连接,RST按钮和ICSP报头。所有这些都可以支持的微控制器通过将该板连接到计算机来进行进一步操作。该板的电源可以在AC到DC适配器,USB电缆的帮助下进行,否则可以进行电池。本文讨论了什么是什么Arduino Uno单片机,引脚配置,Arduino Uno规格或功能和应用程序。


什么是Arduino Uno Atmega328?

Atmega328.是一种以Atmel为核心的单片机megaAVR家庭.这个Arduino Uno的架构是一个定制的8位哈佛架构RISC处理器核。Arduino的其他板Uno包括Arduino Pro Mini、Arduino Nano、Arduino Due、Arduino Mega和Arduino Leonardo。

Arduino Uno Atmega328
Arduino Uno Atmega328

Arduino Uno Board的特点

Arduino Uno ATmega328的功能包括以下。

  • 工作电压为5V
  • 建议的输入电压范围为7V至12V
  • 输入电压范围为6v ~ 20V
  • 数字输入/输出引脚为14
  • 模拟I / P引脚为6
  • 每个输入/输出引脚的DC电流为40 mA
  • 3.3V引脚的直流电流为50 mA
  • 闪存为32 kB
  • SRAM是2 KB
  • EEPROM为1kb
  • CLK速度为16mhz

Arduino Uno PIN图

Arduino Uno板可以用电源引脚,模拟引脚,ATmegs328, ICSP头,复位按钮,功率LED,数字引脚,测试LED 13,TX / RX引脚,USB接口,外部电源.的Arduino Uno董事会描述是下面要讨论的。

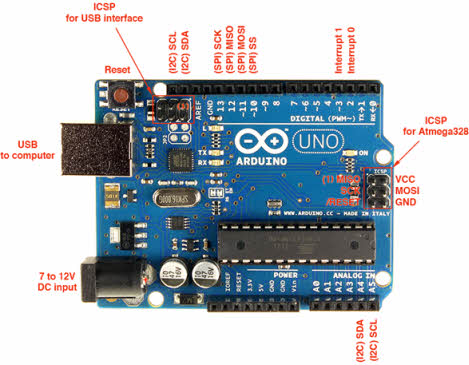

Arduino Uno单板引脚配置
Arduino Uno单板引脚配置

电源

Arduino Uno电源可以通过USB数据线或外部电源来完成。外部电源主要包括交流到直流适配器,否则电池。适配器可以通过插入Arduino板的电源插孔连接到Arduino Uno。同样的,电池引线可连接到VIN引脚和电源连接器的GND引脚。建议的电压范围为7伏至12伏。

输入和输出

arduino uno上的14个数字引脚可以用Pinmode(),DigityWrite()和数字读取()等函数用作输入和输出。

Pin1 (TX) & Pin0 (RX) (Serial):该引脚用于发送和接收TTL串行数据,这些数据连接到ATmega8U2 USB到TTL串行芯片等效引脚。

引脚2和引脚3(外部中断):可以连接外部引脚以激活低值的中断,值为值。


引脚3,5,6,9,10,和11 (PWM):该引脚通过analogWrite()函数提供8位PWM o/p。

SPI引脚(PIN-10(SS),PIN-11(MOSI),PIN-12(MISO),PIN-13(SCK):这些针脚维护SPI-Communication,爱游戏ayx冰球即使由基本硬件提供,也不包含在Arduino语言中。

13脚(领导):内置LED可以连接到PIN-13(数字引脚)。作为高值销,每当销钉低时,发光二极管被激活。

Pin-4 (SDA) & Pin-5 (SCL) (I2C):它在Wire库的帮助下支持twi爱游戏ayx冰球通信。

基诺(参考电压):参考电压是为模拟i/ps与analogReference()。

重置密码:该引脚用于重置(RST)微控制器。

内存

本ATMEGA328 Arduino微控制器的存储器包括用于存储代码的闪存-32 kB,SRAM-2 KB EEPROM-1 KB。

爱游戏ayx冰球

Arduino Uno ATmega328提供UART TTL-串行通信爱游戏ayx冰球,可以通过TX(1)和RX(0)等数字引脚访问。Arduino的软件有一个串行监视器,可以轻松获取数据。主板上有两个led,如RX和TX,当数据通过USB广播时将闪烁。

软件串行库允许Arduino Uno数字引脚上的串行通信,ATmega328P支持TWI爱游戏ayx冰球 (I2C)以及SPI-爱游戏ayx冰球沟通.Arduino软件包含一个用于简化I2C总线使用的有线库。

如何使用Arduino Uno?

Arduino Uno可以从输入中检测周围环境。这里的输入是各种各样的传感器,这些传感器可以通过控制电机、灯、其他执行器等来影响它的周围环境。Arduino板上的ATmega328微控制器可以借助Arduino编程语言和IDE(集成开发环境)进行编程。Arduino项目可以在PC上运行时通过软件进行通信。

Arduino编程

一旦在PC中安装了Arduino IDE工具,请在USB电缆的帮助下将Arduino板连接到计算机。打开Arduino IDE,通过选择工具 - > Board,选择右侧板..> Arduino Uno,通过选择工具 - >端口选择右侧端口。该板可以在Arduino的帮助下编程编程语言取决于布线。

激活Arduino板&闪光灯在电路板上,将程序代码转储,选择文件 - >示例..>基础..>闪存。当编程代码转储到IDE中时,然后单击顶栏上的“上载”按钮。完成此过程后,请检查电路板上的LED闪光灯。

USB高压保护

Arduino UNO板具有可重新布解的多熔丝,可防止PC的USB端口。虽然大多数PC都有自己的内心保护,但保险丝提供了额外的安全涂层。如果在USB端口上以上500mA,则熔丝将常规破解连接,直到移除过电压。

身体特征

Arduino板的物理特性主要包括长度和宽度。的印刷电路板Arduino Uno长度和宽度为2.7 x 2.1英寸,但电源插孔和USB连接器将超出以前的测量。否则可以将电路板安装在壳体上。

Arduino Uno Atmega328的应用

Arduino Uno的应用包括以下。

  • Arduino Uno.用于自动的项目原型。
  • 基于基于代码的控制的开发项目
  • 自动化系统的开发
  • 基本电路设计。

因此,这一切都是关于Arduino Uno数据表.从上面的信息中,我们可以得出结论,这是一个8位Atmega328P微控制器。它具有不同的组件,如串行通信,爱游戏ayx冰球水晶振荡器,用于支撑的电压调节器的微控制器.该板包括USB连接,数字I/O引脚-14,模拟I/ p引脚-6,电源桶插孔,复位按钮和ICSP头。我有个问题要问你Arduino Uno价格在印度
