什么是母线保护:类型及其测试

在了解母线保护的概念之前,让我们先了解一下什么是母线。因此,母线是电气母线,它被陈述为单个或阵列的传导,用于从进线馈线设备积累电能并将其传递给出线馈线设备。它也可以定义为输入和输出馈线交叉碰撞的交叉点。


因此,电动母线从单个位置收集电力。该装置包括断路器和隔离器。在有错误的条件下,断路器脱扣,损坏的部分从电路中拆下。现在,我们将进入母线保护的概念和保护方案的保护?

什么是母线保护?

过去,母线保护是通过当前继电器完成的,预计会有任何一种变压器或与母线相连的馈线不应中断其他馈线母线系统.与此相应,电流继电器的长度也增加了。因此,当母线发生损坏时,需要更多的时间来断开母线,这可能也会造成更多的损坏。

而近几天,使用功能时间在0.3 - 0.5秒的馈线装置保护继电器的第二区长度来保护母线。但是这种情况不会区分母线的损坏部分。

目前,大多数电力系统正在处理高范围的功率水平,并且母线中的中断将施加巨大的损失。因此,保护​​母线系统更为重要。鉴于这种差动,使用母线系统,其中这些方法具有功能时间<0.1秒。汇流条系统的主要重要性是通过在馈送装置跳闸时维持电力来提高电力系统的可靠性。

要详细了解,请让我们考虑以下示例。在显示出故障状态的电路中。为了保护设备,需要尽快断开故障部分与所有电力资源的连接。这对应于断路器部分1,2 3和4应该处于打开状态,同时运行汇流条安全性。

人们可能是思想只有CB-1应该是开放的,而不是。由于所有馈线装置2,3和4都具有与网格连接的连接,那么电网可能会造成损坏,因为电网是主电源资源。总的来说,整个馈线都应打开。母线保护的主要操作是在故障状态下分离母线系统。

母线保护方案

母线保护有多种方案。本文对主要方案进行了详细的说明。

系统保护用于覆盖母线

通过过电流或距离保护,包括用于屏蔽母线保护的系统。随着这的实施,母线基本上是保护的。在需要最小的保护活动时,这种方法甚至通过在条件下的时间分级应用了备份保护。

时间分级方案通过为每个继电器选择一个合适的时间设定,确保接近损坏部分的断路器将首先被打开。通过下面的例子可以清楚地理解这个方案。


母线的系统保护
母线的系统保护

Frame-Earth保护

在古代,这些主要用作保护计划。这种方法可以用于每种安排的母线的多个布置,每个安排都有自己的能力。这种方法仍在实施中,它们也提供了良好的效率。添加数值继电器的添加降低了帧泄漏方法的使用。

框架 - 地球保护方案中还有其他三种类型:

单母线框架 - 地球保护

该方案用于接地故障系统时,并用于计算从电流流过开关柜到地球框架。这种方法旨在即时的方式设计中继如图所示,通过由CT检测的电流刺激,该电流放置在接地导体上。这里,重要的是,通过使用混凝土作为基座,开关设备必须从地面屏蔽。

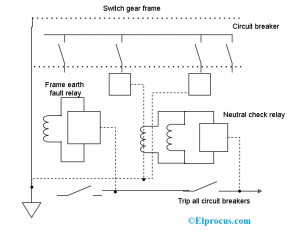

单端母线保护
单端母线保护

分段母线保护

这里,整个汇流条系统被划分为两个部分,并且每个部分也发生了保护。这可以通过将各种形式分成部分来实现,并且每个部分都设置有地球导体.而且,每个部分都有自己的保护继电器和CT。

这些部分现在被认为是单独的部分,如下图所示。该方案的设计是在保护继电器在相应区段内部发生损坏时跳闸而不干扰另一区段。

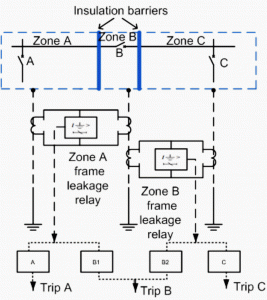

分段汇流
分段汇流

双总线的变电站

在这里,母线保护是为整个总线添加的,其中包含更多的跳闸系统连接到主总线,如下图所示。利用安全系统,以便从功能发生的动作提供对部件的保护,因为机械或人为冲击。该安全系统不适用于最小的组件系统。

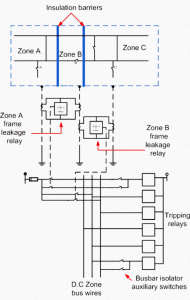

双巴士方案
双巴士方案

当损坏为最小电压布线时,由于电流通过开关框架,安全系统需要阻塞功能。通过使用中性电流刺激继电器来提供功能。

当未提供中性电流的安全系统时,框架地球继电器将在一段时间差距后激活。这些是框架 - 地球母线保护方案的类型。

汇流栏的差动保护

该方案直接实现了KCL原则,在需要的地方,输入电流等价于来自类似节点的输出电流。当电流之和不等于“0”时,系统被认为是一个故障。

在这个差动保护方案中,还有其他实现这些技术的方法,这些是:

高阻抗

由于其高健壮性、快速性和受保护的功能,该方案在过去的50年里一直在实施。在这里,系统通过差分结节点利用电压。

但这种类型的缺点是它需要集中ct,而且非常经济。母线损坏时,还需要一个额外的调压电阻来吸收能量。

低阻抗

这种方法不需要任何CT。它拥有能够在外部损害时承受相当大的CT过载。该方案甚至提供相应高的跳闸速度。由于其高端算法,在该系统中使用微处理器依赖的继电器将增加利用率,用于差动保护操作。

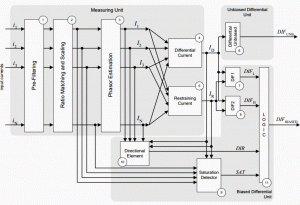

低阻抗母线保护
低阻抗母线保护

分段母线

当划分的母线以差分保护方案实现时,需要分离的总线使用各个循环电流。这里,实现区域以分离部分,并且在方案中构造,即这些方案将通过部分交换机交叉,以便整个系统都是安全的。

在双流母线布置系统的情况下,两个汇流条作为单独的部分管理。当耦合发生时,这些部分将重叠。这里,隔离器开关将与汇流条件有关。这必须通过早期制造或晚期支撑触点与合适的部分有关。这使得当隔离器被关闭时,然后在主触点进行主触点之前的支持开关功能。

鉴于隔离器处于打开状态时,其主要触点在支撑开关之前会打开。两个部分的次级电路暂时平行并在传递功能时跨越电路隔离器连接。

电流变压器的位置

在一个理想的保护系统的情况下,各部分应该是重叠的,它们应该有单独的差动保护系统,电路的设计方式是,各部分重叠的位置,然后必须有一个断路器,覆盖这两个部分。在CB的两边都要安装ct。这是它屏蔽了整个主电路的安排。

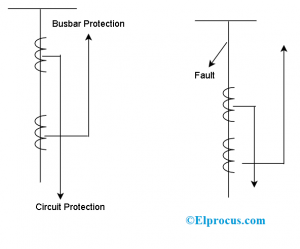

电流变压器的位置
电流变压器的位置

下图显示CTS安装位于CB的一个边缘。这似乎并不理想,因为它不会保护主电路的某些部分。并且本节被称为短区域。

反向阻断/联锁保护

在传统类型的保护系统中,当发生损坏时,将通过使用时间延迟上游继电器去除它。使用数值方法,可以实现该母线锁定方法以使用单个源保护分配系统。这里,需要时间分级,以便同步过电流继电器以防止故障的条件。使用这种方法的主要好处是:

  • 这些方案很容易适合变电站扩展
  • 与差分保护方法相比,该方法只需最小的定价
  • 这种方法具有快速损坏的解决方案,而不是使用上游进料器保护程序创建的行程的系统。这些也称为区域序列互锁方案。

这些是主要的母线保护方案。

测试

要测试母线保护差动继电器,需要使用电流源。应在与一般差动继电器相同的汇流条继继电器上进行稳定性测试。这是测试母线保护

这是母线保护的所有概念。本文提供了对母线保护,各种类型的保护方案以及汇流条的测试的说明的解释。通过所有这些概念,也考虑一些母线保护的例子
