CD4011非与门引脚结构及其应用

与非门(NOT-AND)是一种逻辑门就像从非门进入与门一样。在这里,与门的输出可以通过非门反向。结果是,当所有非门的输入都是高时,只有它给出低输出。这些门被用来设计广泛的逻辑功能,如D人字拖& SR门闩。因此,本文将对CD4011与非门及其工作原理进行概述。


什么是CD4011与非门?

CD4011集成电路是一种四向双输入非与门集成电路,在一个芯片中包含四个非与门。这扇门的逻辑是互补金属氧化物半导体其中,所有输入和输出的设计都可以基于CMOS逻辑的电压电平来完成。

该IC用于执行NAND逻辑,否则您也可以利用4个逻辑门的组合来实现和/或操作。CD4011与非门集成电路通过直接执行与非门功能为系统设计者提供了支持,补充了现有的CMOS与非门系列。

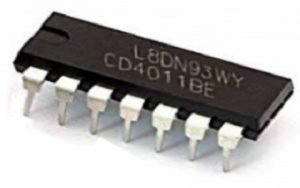

CD4011与非门
CD4011与非门

这些集成电路可提供不同的封装,如14引线密封DIL(双列直连)陶瓷、14引线DIL塑料、14引线小轮廓和14引线薄收缩微型轮廓封装。

销的配置

CD4011与非门的引脚配置如下所示。该集成电路包括14个引脚,每个引脚及其功能将在下面讨论。

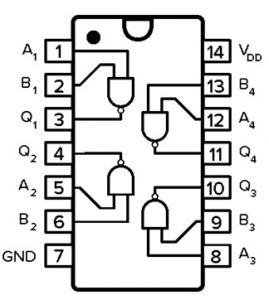

CD4011 IC引脚配置
CD4011 IC引脚配置
  • 引脚1(输入A):该引脚是第一个与非门的输入A
  • Pin2 (INPUT B):该引脚是第一个与非门的输入B
  • 引脚3(输出J):这是第一个与非门的o/p J引脚
  • 引脚4(输出K):这是第二个与非门的o/PK引脚
  • Pin5(输入C):这是第二个与非门的输入C引脚
  • Pin6 (INPUT D):这是第二个与非门的输入D引脚
  • Pin7 (GND):这是GND引脚
  • Pin8 (INPUT E):这是第三个与非门的输入E引脚
  • 引脚9(输入F):这是第三个与非门的输入F引脚
  • Pin10 (OUTPUT L):该引脚是第三个与非门的输出L引脚
  • Pin11 (OUTPUT M):这是第四个与非门的输出引脚M
  • Pin12(输入G):这是第四个与非门的输入脚G
  • Pin13 (INPUT H):这是第四个与非门的输入H引脚
  • Pin14 (VCC/VDD):接5V电源

规格和功能

这个CD4011与非门的特性和规格包括以下内容。

  • 输入与非门与四封装
  • 工作电压为5V
  • 高量程o/p电流为1.5 mA
  • 低量程o/p电流为1.5mA
  • 传播延迟所用的时间为60 ns
  • 工作温度范围为-55℃至+125℃
  • 可用的软件包有14针GDIP、PDIP和PDSO
  • 传播延迟时间为60ns
  • 缓冲i/ps和o/ps
  • 一致对称o/p特性
  • 在完全封装温度范围内,最大输入电流1µA在18 V,最大输入电流在25°C和18 V时为100 nA
  • 在20V的静态电流下,100%测试
  • 参数额定值为5V, 10V和15V
  • 安装方式为通孔
  • 400B系列
  • 互补金属氧化物半导体技术
  • 双端位置
  • 与非门逻辑函数
  • CD4011B零件号
  • CD4000技术家庭
  • 最小VCC为3V
  • Max VCC为18V
  • 4频道
  • 每个通道的输入-2
  • 引脚的最大电流为6.8 mA
  • 引脚的最大电流为-6.8 mA
  • 输入的类型是典型的CMOS
  • 输出类型为Push-Pull
  • 标准速度是> 50ns
  • 最大数据速率为8 Mbps
  • 工作温度范围为-55至125℃

CD4011与非门的替代品和等效物为NTE4011、HCF4011、MC14011、HEF4011或TC4011。具有两个输入与非门的替代IC包括:;4572、4093、40107、74HC00、74HC01和74HC03。

PCBWay

如何使用CD4011与非门?

我们已经讨论过与非门。因此,CD4011集成电路包含4个与非门。列表形式及其逻辑函数如下所示。

输入

输入

输出

L

L H

L

H

H
H L

H

H H

L

根据上面的表格,我们可以得出结论,如果两个输入都是高的,那么只有输出是低的,否则它是高的。

CD4011 IC包括12个I/O引脚,共4个NAND门。因此,这种IC可以简单地通过简单地将VDD引脚连接到正引脚,而负电源是到GND引脚。


该IC工作与+5V,其中该芯片上的输出电压o/p将等效于该芯片的工作电压。一些版本的NAND门ic工作电压可达20V。在上面的CD4011与非门IC中,输入引脚用A和B表示,而输出引脚用Q表示。

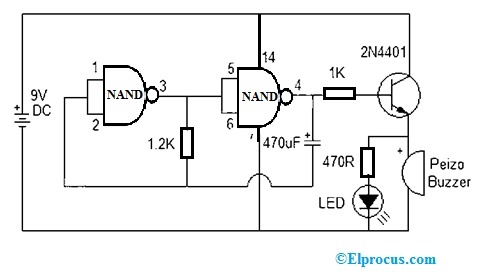

CD4011与非门即寻呼机电路的应用电路图如下所示。
在上述寻呼机电路中,两个CD4011与非门起着至关重要的作用。该电路设计简单,适用于医院、消防队、派出所等需要指示和报警的场所发出蜂鸣声。

这些电路设计、使用和维护都非常简单。因此,该蜂鸣器电路采用CD4011双输入与非门IC设计。

采用CD4011与非门集成电路的寻呼机电路
采用CD4011与非门集成电路的寻呼机电路

搭建该寻呼机电路所需的元件主要包括一个面包板、9V电池、连接线、CD4011 IC、2N4401 NPN晶体管、压电等蜂鸣器,470uF电容器,5mm LED和电阻,如1k、1.2k和470欧姆。

该与非门IC用于不同的应用场合电子线路因为它的性能类似于与非门。一旦你想把它当作一个逻辑反相器来使用,那么这个集成电路中的与非门就会像非门一样工作。因此,它被用于任何需要高速NAND操作的地方。这种集成电路的过渡时间较短,适用于高速应用。

在上述电路中,两个与非门IC像一个不稳定电路一样连接多谐振荡器因为该IC引脚4处的o/p不断变低和变高。这是连续打开和关闭晶体管,以驱动压电蜂鸣器。因此,该蜂鸣器将发出蜂鸣声&电路中的发光二极管将持续闪烁。

该蜂鸣器电路用于定时器、报警装置中,用于报警和指示。

在哪里使用CD4011与非门?

如前所述,CD4011与非门IC包括四个与非门逻辑门。这些门有助于实现其他逻辑门,如AND、OR和NOT。该IC适用于需要高速与非门输出的场合,因为该IC提供低于60ns的输出。

为了进行高速加工,我们需要一个总是通过较少过渡时间的电路。因此,建议在高频系统中使用逻辑门。这个CD4011与非门的应用包括以下内容。

  • 解码器
  • 安全恒温器
  • 多路复用器
  • 数字锁
  • 逻辑门
  • 基于AV的发射器和接收器
  • 音频播放器
  • 便携式音频码头
  • AV接收器
  • MP3播放器/录音机
  • 家庭影院
  • 用于蓝光播放器
  • 个人数字助理(pda)

因此,这是所有关于CD4011 NAND Gate datasheet.该集成电路属于CD40xx系列CMOS,该集成电路具有4个独立的与非门。该与非门集成电路广泛应用于多种电路中,通过将该门与非门连接,该集成电路可作为逻辑逆变器。在高速应用中,由于过渡时间短,这种集成电路很适合。这里有个问题,这个CD4011非门有哪些不同的包?
