基于GSM工业自动化的设计与实现

该拟议项目的主要目的是设计和实施一个灵活、经济高效且功能强大的基于GSM的工业系统自动化安全系统. 为了乘客的方便和安全,需要基于GSM的工业自动化系统。该系统帮助您检测入室盗窃、有害气体泄漏、火灾引起的烟雾,并在检测到可疑活动后,向业主号码和安全人员发送报警信息。相关人员将采取一些措施,通过注册手机向微控制器发送一些命令,并通过继电器控制工业设备。


工业自动化或数控是利用计算机等控制系统来控制工业机械和过程,减少对人力的需求。现代工业设备和过程的运行和控制需要大量的传感器来监测系统的多个参数。

基于GSM工业自动化的设计与实现

该系统由GSM调制解调器、微控制器、,各种传感器,继电器,内存和LCD显示屏。如果用户想要从远程位置控制系统,则他/她必须将SMS命令从他的注册手机发送指示设备的操作。使用微控制器嵌入的GSM调制解调器接收用户的命令。根据收到的消息,微控制器将打开/关闭继电器(即特定应用程序)。

基于GSM的工业自动化系统的框图显示在下图中。该系统主要由GSM调制解调器和包括所使用的不同传感器的接口电路组成三个组件。

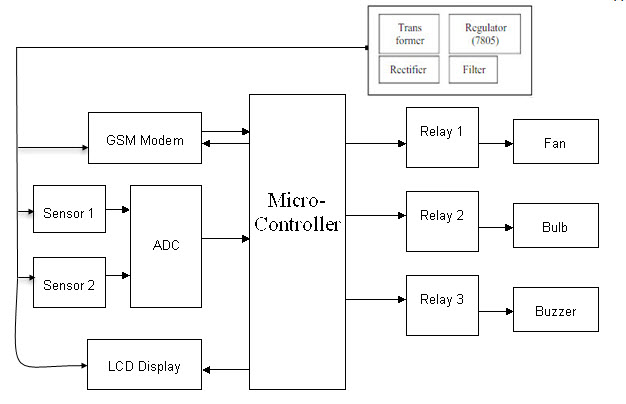

接收器框图
接收器框图

系统架构

下图给出了接口电路图和主电源连接。GSM通过移动蜂窝网络连接到用户、警察局和消防队。

GSM调制解调器的功能是通过RS232串行通信标准在用户(通过手机)和控制器之间进行远程爱游戏ayx冰球通信。微控制器持续检查不同传感器的输出,并在紧急情况下通过GSM网络发送消息。

微控制器连接到烟雾探测器,运动检测器,IR传感器,LDR等各种设备。已经设计了一个接口电路,该接口电路包括通过GSM调制解调器的串口,传感器作为输入设备的串口,并且连接到微控制器和继电器,包括编程的微控制器和GSM调制解调器。

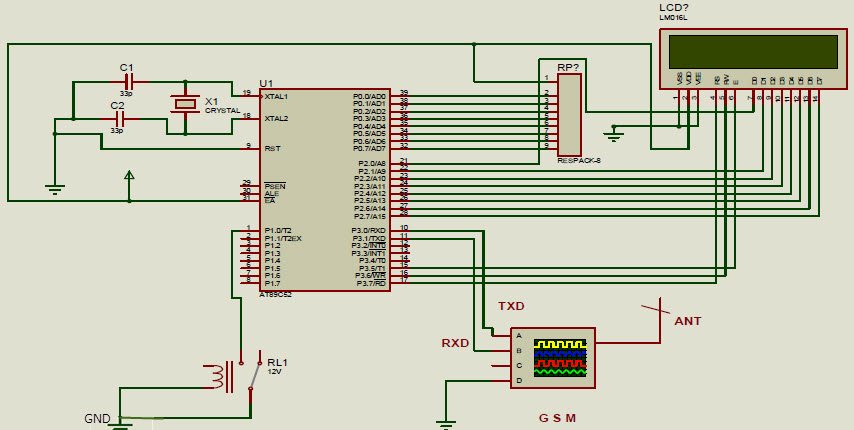

基于GSM的工业自动化
基于GSM的工业自动化

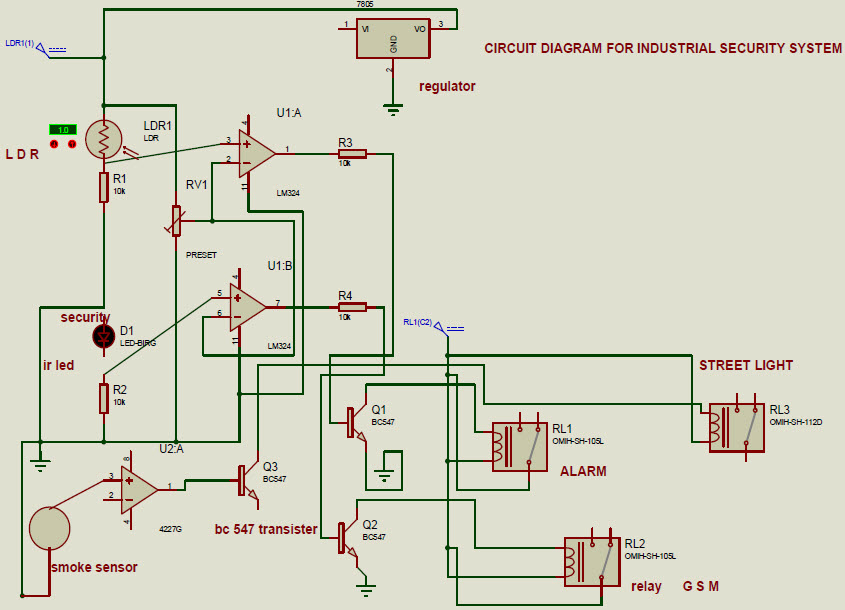

主电路
主电路

下面详细解释每个硬件组件的主要作用。

电源装置

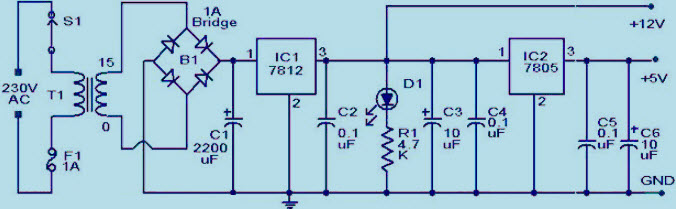

电源装置为不同用途提供两个直流电压(5V和12V)。下图显示了从单个电路获得5v和12v电源的简单电路。

AC电源将由降压变压器T1减压,通过桥式整流器B1整流,并通过平滑电容器C1滤波以获得稳定的直流电压电平。用于获得5V DC的IC 7805电压调节器。用于获得12V DC的IC 7812电压调节器。


5V和12V电源单元
5V和12V电源单元

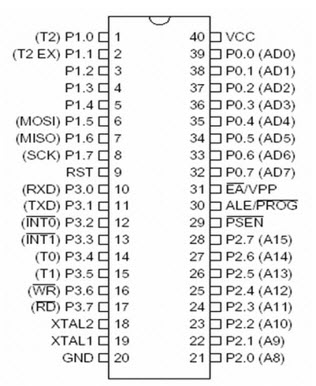

微控制器 - AT89S52

AT89S52是一款低功耗、高性能CMOS 8位微控制器,具有8K字节的闪存(系统内可编程存储器)。它由Atmel采用高密度非易失性存储器技术制造,与工业标准80c51指令集和引脚兼容。

AT89S52微控制器
AT89S52微控制器

8051微控制器在基于GSM的工业自动化安全系统中的主要作用:

在这个系统中,微控制器的编程方式是,它总是搜索来自传感器的输入。如果微控制器被来自任何传感器的信号中断,则它将通过GSM MODAM向移动用户发送SMS命令。

LCD连接到微控制器,以显示调制解调器的状态、传感器的状态。例如,如果微控制器正在初始化调制解调器,如果任何情况下,调制解调器未能初始化,用户不知道系统中发生了什么,因此我们使用LCD显示状态。

GSM调制解调器

我们用了GSM / GPRS SIM900A调制解调器适用于频率900/1800 MHz。调制解调器与RS232接口带来,允许您连接到PC以及带RS232芯片的微控制器(MAX232)。波特率由9600-115200通过AT命令配置。

它有一个车载稳压电源。使用该调制解调器,我们可以通过简单的AT命令进行音频通话、短信、阅读短信、接听来电和上网等。

GSM调制解调器SIM900A
GSM调制解调器SIM900A

特征

  • 双频GSM/GPRS 900/1800MHz。
  • 可配置波特率。
  • SIM卡持有人。
  • 内置网络状态指示灯。
  • 内置强大的TCP / IP协议栈,用于通过GPRS进行Internet数据传输。

GSM调制解调器在基于GSM工业自动化安全系统中的重要作用:

如今,一切都将使用智能调制解调器技术自动化,使用此技术我们可以远程访问任何设备。

GSM调制解调器正在使用AT命令与微控制器通信,例如,如果我们要将SMS发送到AA号98xxxxxxxxx,我们必须发送的命令是+ cmgs =“<98xxxxxxxxxxxx>”,

在这个项目中,它用于在未经许可的情况下在他们的家庭或行业发生的事情发生时向业主移动短信。

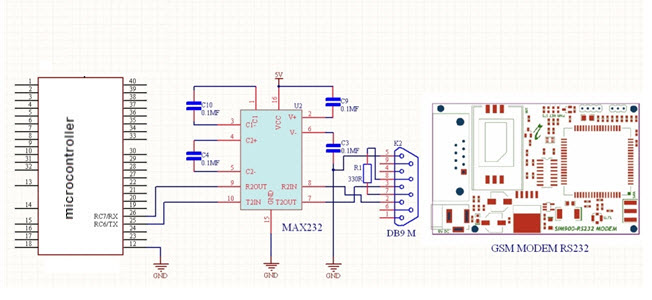

RS232

这个RS-232是一种通信设爱游戏ayx冰球备电缆,通常用于转移和接收两个设备之间的串行数据。在此项目中,它提供调制解调器和微控制器之间的通信。爱游戏ayx冰球

RS232通爱游戏ayx冰球信
RS232通爱游戏ayx冰球信

烟雾传感器

A.烟雾探测器是一种表示火灾的烟雾感应装置。烟雾探测器在家庭,办公室,学校和行业中非常有用。MQ-2传感器检测300至10000ppm浓度的可燃气体和烟雾的存在。

烟雾传感器
烟雾传感器

这可以很容易地连接到微控制器。每当烟雾检测到任何烟雾/火灾时,它会向微控制器发送信号,然后MC将向用户移动发送短信。

LDR(轻依赖电阻)

激光测距仪是一种具有可变电阻的设备,可通过落在它上的光强度而变化。此功能允许它们用于光传感应用。在该项目中,我们可以使用此传感器进行灯开/关目的。

LDR.
LDR.

因此,这一切都是关于基于GSM的工业自动化的实现。我们希望您对这一概念更好地了解。此外,有关此概念或电气项目的任何查询,请在下面的评论部分中提供您的反馈。这是一个问题,RS232在这个项目中的作用是什么?
