什么是JQ6500 MP3播放器模块及其工作原理

这台MP3播放器又小又便宜模块这产生了一个简化的输出,直接给发言者。该模块也可以作为一个独立模块使用,包括电池、按钮和扬声器。MP3播放器是一种可以播放MP3数字音频文件的数字音频播放器(DAP)。这篇文章讨论了一个概述JQ6500 MP3播放器模块和它的工作。


什么是JQ6500 MP3播放器模块?

JQ6500 mp3模块是一个简单的模块,可以播放典型的立体声或单声道mp3文件。该模块的控制可以通过按钮或控制器来实现串行通信n协议。该模块通过串口通信和AD按钮控制两种不同的方式来激活。爱游戏ayx冰球

在第一种模式中,模块连接到a单片机然而,在第二种模式中,模块是通过开关控制的。JQ6500 MP3播放器模块有JQ6500-28p和JQ6500-16p两种型号。

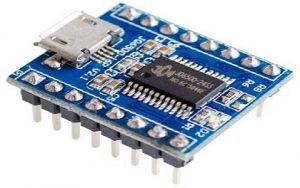

JQ6500 MP3播放器模块
JQ6500 MP3播放器模块

JQ6500 28P型号包括板载内存,还包括一个Micro SD卡插槽。这个插槽对上传你的MP3文件很有帮助微型SD因为你只需要一个标准的带有FAT格式的Micro SD卡。如果你需要制作一个音乐播放器,这是最好的选择。

JQ650016P mp3模块包括一个板载2兆字节或16兆闪存。使用Windows软件进入设备&进入视图,一旦你把它固定到USB和MP3文件可以直接上传到你的设备。如果你需要更少的比特率mp3,那么这是最好的选择。

这些模块有两个版本,pinout和功能是相似的,唯一的区别是原来的一个像V2.1包含一个Micro-USB,而不是一个小USB连接器。

JQ6500 MP3播放器模块的替代ic包括WT588D-16P, VS1053, SparkFun MP3播放器盾,MP3- tf - 16p和Lilypad。

JQ6500 MP3播放器模块引脚配置

该模块有16个引脚,每个引脚及其功能描述如下。

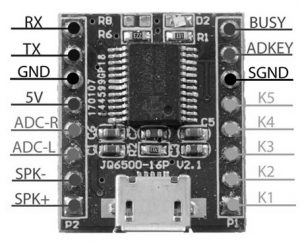

JQ6500引脚配置
JQ6500引脚配置
  • Pin K1是音频1的回放
  • 引脚K2是音频2的回放
  • 引脚K3是音频3的回放
  • 引脚K4是音频4的回放
  • 引脚K5是音频5的回放
  • 引脚SGND是接地
  • Pin ADKEY是AD端口
  • 引脚BUSY是一个播放指示器
  • 引脚RX UART是一个串行数据输入
  • 引脚TX UART是串行数据输出
  • 引脚GND称为Ground
  • 引脚VCC 5V用于供电
  • 引脚ADC_R是放大器或耳机(右通道)
  • ADC_L引脚是放大器或耳机(左通道)
  • SPK- pin是扬声器的负极端子
  • SPK+引脚为扬声器正极端子

JQ6500模块的特性

JQ6500的特点包括以下。

  • JQ6500支持的采样率为8 KHz / 11.025 KHz / 12 KHz /16 KHz / 22.05 KHz / 24/32 KHz / 44.1 KHz / 48 KHz
  • 输出为24位DAC,动态范围的支持是90dB&SNR是85dB
  • 有并口、串口、AD键三种控制模式
  • 支持FAT16和FAT32文件系统,主要支持32G TF卡、32G U盘、64M字节的NOR FLASH
  • 为了播放特定的音乐,可以通过单片机的串口进行控制
  • 音频数据的排序可以通过文件夹完成,相当于100个文件夹,每个文件夹可以分配数百首歌曲
  • 可调30级和10 EQ

规范

JQ650规范0包括以下内容。


  • 它支持所有类型的比特率,如11172-3 & ISO13813-3采样率与音频解码。
  • 它支持不同的声音效果,如爵士,正常,古典,摇滚,流行等
  • 湿度在5% ~ 95%之间
  • UART接口:TTL级别,标准串行端口,可以设置波特率
  • 操作温度范围为-40℃至70℃
  • 输入电压:电源范围为3.2V ~ 5V,最好是4.2V
  • 正常DIP16包
  • 额定电流20ma

控制方法

根据特定应用,可以以五种方法控制MP3模块;可以选择合适的方法。

  • 使用按钮,手动控制可以做对地如K*, PL/PAUSE, NXT/PRV, SRC引脚
  • 手动控制在电阻器和按钮的帮助下,朝向信号所要求的动作贯穿整个ADKEY引脚
  • 有限的控制通过红外遥控器而该设备可以识别使用的远程控制代码,大多是播放这五个热键文件
  • 可以通过Arduino库对模块进行完全控制。因此,这将给你通过一些额外的功能,如循环选项,均衡器模式,直接访问多个文件的SD卡,歌曲的名称,等等。
  • 完整的控制可以通过TX/RX上的串行通信之类的协议实现爱游戏ayx冰球

线路图

JQ6500 MP3播放器电路图如下所示。这种电路通常被称为MP3播放器声音模块或语音声音模块。模块上托管的芯片的名称是JQ6500。

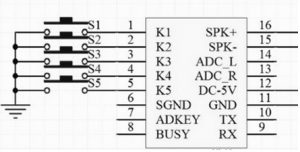

JQ6500 16P模块电路
JQ6500 16P模块电路

该芯片的制造可以通过中国的JQ公司进行。在印刷电路板的另一面上,该模块包括两个额外的集成电路,如25L1606E(带16Mbit&HXJ 8002的闪存和带3W的音频放大器。

一旦这个模块通过USB连接到计算机,那么它就像一个CDROM驱动器一样被注意到。在浏览CD内容时,我们可以发现用于MusicDownload.exe的应用程序。这个应用程序主要允许在闪存内上传音频文件

JQ6500芯片的控制可以以多种方式完成,但最简单的是通过外部按钮,该按钮连接到PIN K1至K5

一旦您按下从K1到K5的按钮,模块就会播放等效的音频文件。例如,如果您按下连接的按钮K1引脚,模块播放001.mp3音频文件。

板载放大器如HXJ 8002是一个单晶片,其输出可以与两个引脚如SPK+和SPK-。因此,这些引脚可以连接到扬声器上。如果你需要立体声音频,那么你可以使用像ADC_R和ADL_L的引脚,并将它们连接到外部放大器。

因此,此MP3模块是一个廉价和出色的解决方案,可以在基于安全的项目中包含音频。内部闪存非常有用,因为SD卡不需要存储不同的音频文件。

JQ6500 MP3播放器模块的应用

JQ6500 MP3播放器的应用包括以下。

  • 车载语音导航
  • 道路运输检查,收费站语音提示
  • 公交车站和火车站的语音提示和安全检查。
  • 爱游戏ayx冰球通讯,电力,金融业务
  • 边境通道检查语音提示
  • 火灾报警
  • 自动播放设备
  • 当电气和机械设备故障时自动报警

因此,这完全是关于JQ6500的概述MP3播放器模块.这种模块使用非常简单,可以在典型的UART串行接口上使用控制键或串行协议手动控制。使用简单的串行命令,可以执行音乐的播放。由于具有可靠性、稳定性等特性,这个模块使用起来非常简单。这种IC是独特定制的,就像一个经济的解决方案,为精确的声音播放领域。这里有一个问题给你,有哪些不同类型的音乐播放器ic可用?
