什么是LM4558 IC:引脚配置及其工作

有不同种类的对偶运算放大器目前市场上有LM258、LM358、LM158、LM2904、LM747等机型。这些集成电路主要包括两个高增益、独立、内部用频率补偿的运放。这些集成电路主要用于在一个单一电源上工作,电压范围很广。这篇文章讨论了一个概述LM4558集成电路和它的工作。


什么是LM4558双运放?

LM4558是一种具有高增益的双运放集成电路。该IC属于LMxx家族,该系列是由国家发明的半导体.在LM系列中,LM代表线性单片电路。这种集成电路是一种模拟元件,被集成到一个硅片中。这个运算放大器被保护短路&内部频率补偿,无需外部元件,保证稳定性。

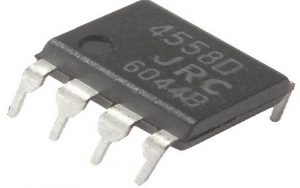

LM4558集成电路
LM4558集成电路

这是一个单片集成电路,其中两个运算放大器驻留在一个包内;然而,它们彼此分开运行,共享相似的电力轨道。在这种集成电路中,两个运放之间包含更小的噪声干扰,使这种集成电路在一些应用中非常理想。

在这里,一个先进的外延过程用于补偿和构造一个双运放内部在单一集成电路。这种芯片可以通过独特的性能特征结合NJM741集成电路特性的匹配与跟踪关闭参数双单片集成电路设备。

在单njm741运放应用中,出色的通道分离允许使用双器件来提供密度。它特别适用于差动进、出和电位器放大器中的应用,以及任何需要相位和增益匹配通道的场合。

LM4558 IC引脚配置

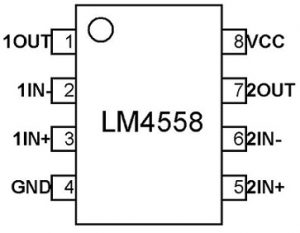

LM4558双运放的引脚配置如下图所示。这个双运放包括8个引脚,每个引脚及其功能如下所示。这种集成电路可以在几个包中访问,用户可以根据需求进行选择。

LM4558 IC引脚配置
LM4558 IC引脚配置
  • Pin1 (1OUT):这是第一个运放的o/p引脚
  • Pin2 (1IN-):这是第一个运放的反相输入
  • Pin3 (1IN+):这是第一个运放的非反相i/p
  • Pin4 (GND):接地引脚
  • Pin5 (2IN+):这是第二个运放的非反相i/p
  • Pin6 (2IN-):第二个运放的反相输入
  • Pin7 (2OUT):这是第二个运算放大器的o/p
  • Pin8 (VCC):电源引脚。

功能和规格

LM4558集成电路的特点和规格包括以下。

PCBWay
  • 这些运算放大器单独工作
  • 大的共模和差压范围
  • 两个运算放大器之间的噪声干扰较小
  • 可在温度范围内进行参数跟踪
  • 短路保护是连续的
  • 两个运算放大器之间的相位和增益匹配
  • 不需要频率补偿
  • 电源工作范围从+5.0 V到+ 15v
  • 没有封闭
  • 工作温度范围:0ºC ~ 70ºC
  • 低噪声的i/p晶体管
  • 电源运行为双+15V和-15V
  • 共模抑制比为80dB
  • 完全功耗为200mW

等效的LM4558双运放有LM258、LM158、LM358、LM747和LM2904。这种通用双运放是用来执行通用运放操作电路的,如比较器,数学运算,或微分放大。

高共模i/p电压范围和无锁存使这些集成电路非常适合电压跟随器的应用。此外,在板上有这两个ic,设备可以在应用程序中同时执行两种不同的功能。

采用LM4558芯片的压控振荡器

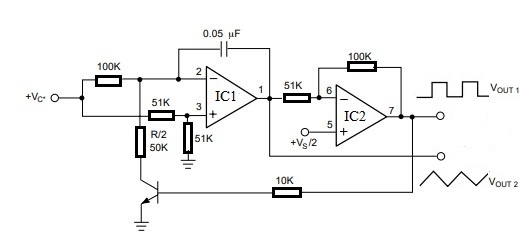

LM4558集成电路的工作原理可以用一个简单的方法来说明VCO(压控振荡器)电路。VCO的电路图如下所示。该电路的设计可以使用不同的电气和电子元件。


VCO的设计可以通过使用两个运算放大器但在使用两个ICs的地方,你也可以利用RC4558 IC。pin2的输入,需要控制的电压分压器网络的应用,因为盟军两针之间像pins2 & 3而pin3可以给这个电压的一半。

采用LM4558芯片的压控振荡器
采用LM4558芯片的压控振荡器

在上述电路中,第一运放通过激活运放产生三角形波形。电流从100k欧姆的电阻供应&之后,它放电的电容(0.05µF),导致在其输出上的一个三角波。

主运放的输出通过51kΩ电阻器提供给副运放的输入管脚。在上述电路中,次级运放起到施密特触发器的作用,并对输入电压进行校验。

一旦这个电压高于阈值水平,它将在o/p处产生一个high信号。如果i/p电压下降到阈值范围以下,则输出将变为零。因此,通过这种方式,输出端产生一个方波。

多谐振荡器电路

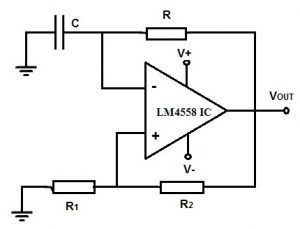

多谐振荡器电路通过RC网络产生输入信号。这个网络像反馈一样连接在反相输入和输出引脚之间。在两个端子之间连接一个分压器非反相&输出。这里,这个电路就像multivibratoR &产生矩形信号。多谐振荡器的电路图如下所示。

多谐振荡器电路
多谐振荡器电路

使用/应用程序在哪里

LM4558双运放的应用包括以下。

  • 用于仪器测量
  • 它可以进行不同的数学运算,如求和、微分、积分等
  • 用于基于工业的应用
  • 用于放大器和振荡器
  • 集成到逻辑电压的转换中
  • 适用于峰值检波器和电压比较器
  • 它提供了非常小的失真&因此使用在不同的电路,如相移和正弦波。
  • 用于信号处理、滤波、多谐振荡器、峰值检波器、仪器仪表等。
  • 方波振荡器
  • DVD播放器
  • 音频混合器
  • 电压跟随器
  • 灯驱动程序

因此,这是关于LM4558双运放的概述。这是一个对偶通用运算放大器其中每一半类似于741 IC除了偏置零容量不提供。最大共模输入电压和锁存缺失的范围将使该放大器完美地应用于电压跟随器。该集成电路具有短路保护和频率补偿功能,无需使用外部组件即可确保稳定性。有个问题,什么是双运放?
