什么是Micro SD卡:引脚配置及其接口

目前,紧凑型存储解决方案对几乎所有使用SD卡的设备都至关重要。因为人们使用的数据量每天都在增加&数据的大小记忆信用卡越来越小,越来越便宜。Micro SD卡的尺寸很小,但可以为不同的文件提供足够的内存。这些卡具有不同大小的内存和速度等级。当您需要重要数据时,可以使用不同的方法来存储和使用这些数据。


什么是Micro SD卡?

在Micro SD卡中,SD代表“安全数字”,它是一种非易失性的存储卡,意味着一种类型的计算机存储器即使在拆卸电源之后,也可以保持存储的数据。此格式由SDA组织开发,用于使用便携式设备。

微型SD卡
微型SD卡

最小的SD存储卡于2005年推出,广泛用于平板电脑,手持设备,智能手机等。这种类型的存储卡通过全尺寸安全数字卡与软件电气兼容。

存储卡因其体积小、重量轻而发挥着关键作用,我们可以将其放入智能手机的插槽中。存储卡的容量不同,可从不同的存储品牌公司获得,如三星、SanDisk Nitro锶和具有不同内存的Micro SD卡。

SC卡的备用版本包括SDHC和SDXC,其重量低于一克。SD卡/微SD卡广泛用于数据记录,可视化等的不同应用中。可以通过Micro SD卡的适配器模块轻松访问这些SD卡。该模块与SPI接口一起使用非常简单,并且使用3.3V电压调节器用于给SD卡提供适当的电源。

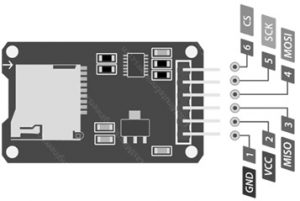

Micro SD卡引脚配置

micro - SD卡模块的引脚配置如下所示。该模块包括6个引脚提供电源和相互作用控制器.因此,在下面,每种类型的引脚都描述了其功能。

Micro SD卡引脚配置
Micro SD卡引脚配置
  • GND引脚连接到接地端子
  • VCC是电压输入管脚
  • 味噌是奴隶销的主人
  • MOSI是一个主输出从输入(SPI)
  • SCK是一个串行时钟引脚
  • CS是芯片选择引脚

功能和规格

micro SD卡的功能和规格适配器模块包括以下内容。

  • 工作电压范围为直流4.5伏到5.5伏
  • 所需的电源电流范围为0.2至200 mA
  • 板载电压调节器为3.3V
  • 它支持2GB的FAT文件系统micro SD和32GB的micro SDHC

微型SD卡的类型

MicroSD卡有三种类型,它们的内存大小和文件系统各不相同。

  • MicroSD卡的容量是2GB,用于格式化的文件系统是FAT16。
  • MicroSDHC卡的容量范围从4GB到32GB,用于格式化的文件系统是FAT32。
  • MicroSDXC卡容量从48GB到2TB的范围和其格式可以通过Exfat系统完成。
  • MicroSD卡可与SanDisk Ultra microSDXC - 64GB和128GB。如此巨大的存储容量,全高清视频和高质量的照片可以连续记录和存储。

速度课程

MicroSD卡的速度类是各种各样的,他们被分为不同的类型,如速度类2,速度类4,速度类6和速度类10。当速度类数高时,数据传输可以做得非常快。

在这里,该值表示每秒MB (MB/s)内数据的最小传输量。在此基础上,速度类4卡可以通过至少4mb / s的数据传输。


SDXC和SDHC卡可访问典型的超高速或UHS。这里,UHS-I能够以10 MB / s的数据传输,而UHS-II速度至少为30 MB / s。

该规范必须由终端和存储卡支持。32GB UHS-I SanDisk Extreme PRO MicroSDHC是任何需要拍摄全高清和4K超高清视频的人的理想伴侣。同样,128GB的UHS-I提供了更多的存储空间。

随着UHS速度类和速度类,速度类为视频是另一个指标的速度。所以视频的速度类主要包括V6 & V10 & V30 & V60 & V90。

上述存储卡可以以30级视频速度,用虚拟现实拍摄360度的视频。内存卡存储在不同的版本,如32,64和128gb。

速度等级

microSD卡上的速度额定值偶尔可以找到,它给出了有关最高读取速度的数据。因此,该值建议您microSD卡的运行速度比CD驱动器快多少倍。在这里,该数字通过x因子合并,即CD驱动器的易读速度为150 KB/s。一个1800x factor对应于大约270 MB/s的读取速度。

如何选择microSD卡?

根据SD,Compact Flash,SDHC,MicroSD,SDXC等的应用或要求,市场上提供不同类型的存储卡。

在选择MicroSD卡之前,您必须始终验证哪种类型的卡适合您的设备,因为并非所有设备都支持所有格式和容量。要远离故障,您还必须考虑所需存储卡的原因。

  • 根据大小,容量和速度
  • 相机使用U1/V10和C10
  • 对于全高清和4K视频录制,V30或U3是最佳选择。如果致命也支持这种情况,则必须选择超高速(UHS)卡

与Arduino板的接口microSD卡

MicroSD卡模块能够将数据传输到且来自典型的安全数字卡或SD卡。该存储器模块包括SPI接口,其非常适合任何存储卡。的电源此存储卡使用的电压为3.3V或5V,通过arduino董事会像Arduino Mega或Arduino Uno.

MicroSD卡模块
MicroSD卡模块

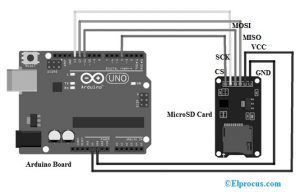

Arduino板与SD卡的接口图如下所示。

与Arduino板的接口microSD卡
与Arduino板的接口microSD卡
  • SD卡的MOSI引脚连接到Arduino的Pin 11
  • SD卡的MISO引脚连接到Arduino的引脚12
  • SD卡的CLK引脚连接到Arduino的引脚13
  • SD卡的CS引脚连接到Arduino的引脚4
  • 这里可以将MicroSD卡模块的VCC连接到3.3V或5V。

通过Arduino接口micro SD卡可以实现对Arduino的读写操作。这里的内置代码取自Arduino IDE,代码使用的库文件有两种类型,如SPI.h和SD.h。

这些文件包括直接函数的定义,这些函数主要用于读写存储卡的操作。

在中访问代码arduino.在IDE中,我们必须遵循下面提到的步骤。
打开IDE - >选择文件- >单击examples - >选择MicroSD卡- >打开读/写

#include
#include
文件myFile;
无效设置(){
//打开串行通信,等待端口打开爱游戏ayx冰球:
Serial.begin (9600);
而(!序列){
;//等待串口连接。仅需要本机USB端口

系列。打印(“初始化SD卡…”);
if(!sd.begin(4)){
Serial.println(“初始化失败!”);
返回;

Serial.println(“初始化完成”);
//打开文件。请注意,一次只能打开一个文件,
//所以你必须在打开另一个之前关闭这个。
myFile = SD.open(" test.txt ", FILE_WRITE);
//如果文件打开好的,请写入它:
if(myfile){
系列。打印(“写作用法…”);
myFile。Println("测试1,2,3. ");
//关闭文件:
myFile.close ();
以“。”);
其他}{
//如果文件未打开,请打印错误:
系列。println(“开放用法错误”);

//重新打开文件以进行阅读:
myFile = SD.open(“用法”);
if(myfile){
serial.println(“test.txt:”);
//读取文件直到里面没有其他内容:
while(myFile.available()){
Serial.write (myFile.read ());

//关闭文件:
myFile.close ();
其他}{
//如果文件未打开,请打印错误:
系列。println(“开放用法错误”);


void loop(){
//设置后没有任何事情发生

优点缺点

microSD卡的优点包括以下这些。

  • 存储可以增加
  • 商业的
  • 可以减少手机内存消耗
  • 可移植的
  • 可拆卸的
  • 需要更少的动力
  • 只需在个人电脑上访问
  • 非易失性内存

microSD卡的缺点包括以下这些。

  • 容易受损
  • 身体不强壮
  • 有限的读或写周期
  • 手机性能可能会因存储卡级别较低而受损
  • 与主存储器相比速度不快
  • 一旦删除了卡,那么应用程序就会消失

应用程序

MicroSD卡是一个小型可移动闪存卡,用于包含巨大的数据。但仍然更大的设备依赖于正常的SD卡,因为它们支持高容量数据,然而,在DashCams,智能手机等特定设备中,小型摄像机主要取决于其小形状,主要依赖于MicroSD卡。

这种类型的存储卡专门为移动电话制造。与任何闪存类似,这种存储卡用于存储不同类型的文件,如音乐、视频、照片、软件等。microSD卡的应用包括以下内容。

  • 数据记录器
  • 存储音频,视频
  • 可视化
  • 记忆是可扩展的

因此,这一切都是关于micro-SD卡概述.根据以上信息,我们最终可以得出结论,这些类型的存储卡比普通SD卡的尺寸要小。SD卡的一种微型变体是microSD卡,用于小型电子设备。micro - SD卡可以在SD卡的任何插槽的适配器的帮助下放置。这些存储卡由于体积小,限制在1tb,而SD存储卡则有很多高容量。有个问题问你,市场上有哪些不同类型的存储卡?
