什么是Micro USB:PIN配置及其工作

术语USB代表通用串行公共汽车它于1990年推出,目的是缩短不同设备和电脑之间的连接。它非常有名,因为它可以兼容多个操作系统和平台,成本更低,使用更简单。目前,一些电脑有不同的USB接口,如MiniUSB,微USB.


什么是Micro USB?

USB的迷你版本被称为Micro USB。它被用来连接手机、小型设备,如照片打印机、Mp3播放器、智能手机、全球定位系统电子设备和数码相机。MicroUSB有三种形式,如MicroA、B和USB3,其中MicroUSB3与MicroB相似,但在表面上有一个额外的组引脚,用于两倍的线,允许USB3的高速。类似于典型的USB,微型类型是即插即用。

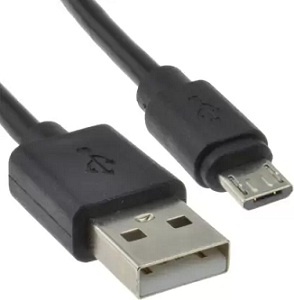

微USB.
微USB.

与IBM、康柏、DEC、北方电信、微软、NEC、英特尔等公司共同开发USB外设。所有设备和电脑都可以免费使用这项技术。
USB的标准是开发和维护通过一个行业机构称为USB- if (USB实现者论坛)。在其实际规范中,USB简单地识别出两种类型的连接器就像A & B。

规格内的修改&命令在制造商上扩展了用于USB器件的连接器的宽度,然而,基于USB的产品仍然使用A&B的连接器接口。

销的配置

像Micro-USB这样的连接器经常被用于通过Micro-USB为便携设备充电充电通过PC与移动设备对接。这Micro USB的pin配置如下所述。

MicroUSB销配置
MicroUSB销配置
  • Pin1 (VCC): + 5vdc,接线颜色为红色
  • PIN2(D-):白色数据 - 连接线颜色为白色
  • PIN3(D +):绿色数据+和连接的线材是绿色的
  • PIN4(ID):模式检测和连接的线颜色为蓝色
  • Pin5 (GND):接地,接线颜色为黑色

MicroUSB电缆采用四根屏蔽线,其中两根线用于+5v和GND等电源,另外两根线用于差分数据信号,如D+和D-。

不返回零反转或NRZI是一个编码系统,主要用于通过同步字段传输数据,用于同步接收器和主机的时钟。在USB的数据电缆中,通过双绞线播放数据+和数据等信号。

规格

Microuseb的规格包括以下。

  • Micro USB是B型或SMT
  • 这些可作为一个插入,反向安装和标准
  • 的性别是女性
  • 接触电阻在100mA时为30mΩ
  • 引脚的数量为5
  • 最大额定电压30V
  • 交配周期在5k以上
  • 当前的额定值是1A

Micro USB的类型

Micro usb主要用于连接不同的电子设备,如智能手机,GPS设备和数码相机。这些类型的usb允许制造商制造小型设备。该设备的主要功能是像普通USB一样插入N-play。microrousb有不同的类型,如Micro-A USB, Micro-B USB和Micro-B USB 3.0

Micro-A USB

Micro-A USB由当前移动设备使用,如手机,GPS单元,数码相机等,与Mini-B USB相比,这种USB电缆的尺寸小,但高速的传输速率为480 Mbps。该USB的设计是一个白色容器,包括五个销。该电缆仅包括母连接器,并且它以矩形形状可用。


Micro-B USB

Micro-B型USB与Micro-A型USB相关,因为它也适用于当前的小工具和小型电子设备。它的尺寸更小,支持不同的功能,如micro-A型。像usb1.1和usb2.0这样的设备包括微型b端口,看起来是一样的。

这种USB包括男性和女性连接器,允许各种设备使用任何两种类型的连接。这个USB的设计是在一个黑色的容器,包括五个引脚。

Micro-B USB 3.0

这种USB可以在USB 3.0上运行的设备中找到。该器件主要设计用于通过USB高速应用功能,携带数据和功率。但是,这种微型USB与通过USB 1.1和2.0工作的设备不兼容。

顾名思义,Micro-B USB 3.0与Micro-B型USB非常相似。然而,主要的不相似性是它在其面上包括额外的销,它提供了两次电线的次数。这也允许USB 3.0以通常的速度工作。

工作的MicroUSB

微型USBS最广泛用于充电智能手机,标签,相机等。一旦USB电缆连接到电源,就可以在整个Micro USB线上传输电源,为智能手机设备提供充电。

在笔记本电脑,PC的情况下,这也用于将您的设备连接到计算机,使能功能从计算机执行一些不同的任务,除了设备充电,它可以用于查看文件,照片, 等等。

选择Micro USB电缆时要考虑什么?

在选择Micro USB电缆时,以下内容必须考虑。

电缆护套/辫子

编织或护套主要保护电缆,减少断裂的机会。

它是在安培范围内测量的&它提高了电缆的强度&允许您的设备充电更快。

铁氧体磁芯/铁氧体珠

铁氧体铁芯通过降低噪声使电缆性能良好。连续地,它提高了数据传输的速度。

应变救济

类似于辫子,它会降低裂缝并防止电缆对抗磨损。如果微型USB电缆具有钢筋颈部,那么它可以减轻压力并避免闯入电缆。

你是设备

除了组件,你还必须考虑在你购买电缆时,你将使用什么类型的设备。

如何使用Micro USB/Micro USB电路

移动电源电路是微rousb的应用之一。该电源组电路可以由TP4056模块、锂离子电池和升压变换器电路组成。这个DIY电路对智能手机提供备用电源非常有用。

该USB电路所需要的元件包括18650 Li单元、滑动开关、TP4056模块电池保护电路,3V-5V升压转换器通过1AMP电流控制。这使用microrousb的移动电源的电路图如下所示。

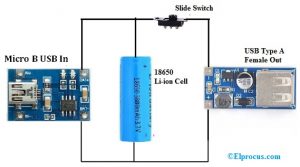

使用Micro USB的电源组电路
使用Micro USB的电源组电路

18650 Li电池的形状为85mm高度和18mm的圆柱形。基于应用的各种能力可获得这些细胞。这些是可充电细胞并产生3.7V输出。
像TP4056A模块一样的模块是一种廉价的充电解决方案,用于充电任何类型的锂离子电池。

因此,这是一种可靠的选择,可根据简单的1A O / P电流控制充电,以较少的容量充电。它可以附加到任何墙壁插座上,具体取决于手机充电器。它采用PMOS IC负载开关架构设计,因此整体额外减少成分

锂电池提供的电压只有3.7V,但电路需要5v来运行。因此采用了一个3v到5v的升压转换器模块。该模块的效率高达92%,并具有以上电流保护功能。在此拓扑中使用的是一个非隔离的升压转换器,功能在1MHz的开关频率。

总的输出功率从这个模块是5w & o/p电压可以改变到12Volts通过更换a电阻器然而,在模块内最大电流将是400mA。但该模块是可访问的1A 5V额定默认。这个模块包括一个通用的USB类型- a,这样任何USB电源线都可以像接口一样使用。

该模块的工作温度范围为-40°C至+ 85°C&它包括一个领导指示灯从电池源指定现有供应。LED样红颜色指定超出终端的电源的存在。

一旦电路按照图示连接好,就可以用来给手机充电了。

在哪里使用/应用程序

Micro USB的应用包括以下。

Microusb用于构建许多嵌入式项目无论电力供应否则,串行通信是必要的。爱游戏ayx冰球与手机充电一样,也可用于ESP模块、树莓派等。

microrousb端口经常出现在智能手机、平板电脑和GPS设备、视频游戏控制器、数码相机等其他设备上。

USB的小型化版本是MicroUSB,它被设计用于连接移动设备、小型设备等

因此,这是关于Micro USB概述和它的工作。USB数据线在将不同设备连接到计算机以交换数据、文件等方面起着关键作用。它还可以通过连接到笔记本电脑或电脑来给手机、标签页充电。有不同类型的USB接口,Micro USB是其中一种类型;这个接口主要是为了改变Mini USB等旧接口而开发的。
