什么是相位差:公式及其等式

在机制振动,相位是一段时间的一部分,其中点在整个通道跨越零或参考位置后完成。这一概念甚至适用于简单的谐波运动,其中振动体和波浪所经历的阶段。在发出波形的同时,在周期性信号中的波粒子的位置被称为“相位”。信号的整个阶段为360度。当两个或多个波彼此干扰或者它们在类似介质中行进时,术语至关重要的作用。对应于这种方法,术语“相位差”在演变。将在本文中解释相位差,其等式,波形和公式的详细说明


什么是相位差?

考虑到正弦波形,相位差被解释为一个波落后于另一个波或与另一个波相对应的时间间隙。这一项只是一个波的特性它是两个或两个以上波的相对特性。这甚至被称为偏移或角。这通常用字母Ф来表示。信号的整个相位显示为2∏。

正如我们所讨论的,一个波的相位要么滞后于另一个波的相位,要么超前于另一个波的相位,超前对应于一个波处于另一个波的前沿,具有相同的频率。而滞后对应的是一个波在另一个波的后面,有频率

为了完全了解相位差,还要了解这些术语更重要的“相互化和“相位对立”。这一项对应于一个波形超前或滞后90度0.相位反相对应的是一个波形超前或滞后180度0

相位差
相位差

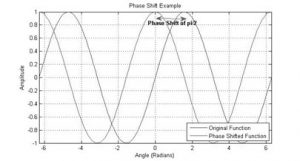

要对相位差有一个清晰和详细的分析,请看下面的图相位差波形图可以清楚地理解。

波浪的时间段和阶段因素与另一波相反,表示这一点

度的T = (1/ 360f)度

在弧度=(1 / 6.28 f)中的弧度

这里,‘f’表示信号频率,‘t’表示时间间隔。

方程

两个正弦波的等式可以显示为


一个(t)= A.最大限度×罪(ωt±Ф)

这是相位差方程

在这里,“最大限度是最大值振幅波浪水平

'ωt'表示在弧度/秒中测量的波的角频率

“Ф”表示以度/弧度计算的角度,在这个角度中,波向左或向右移动,使一个位置作为参考点。当正弦波的正倾斜度在时间周期为' 0 '之前通过横轴时,会向左移动,然后是Ф > 0,表示角度具有正特性。+ Ф给出一个领先的角度。显然,这意味着+ Ф出现在0的时间之前0从而产生一个逆时针的矢量方向。

在里面same way, when the positive incline of the sine wave moves through the horizontal axis after some time period of t = ‘0’, then there will be a shift to the right position and then Ф < 0, which means that phase angle has negative characteristics. – Ф gives a lagging angle. In a clear way, this means that – Ф appears after the time of 00从而产生顺时针方向的矢量。

为了清楚地描述这些超前和滞后条件,让我们考虑显示正弦波相位关系的图形描述。

相位关系

本节解释正弦波形的相位关系

首先,让我们考虑两个变化的量,即电压和电流,这些量具有相似的频率' f ' (Hz)。当这两个变量的频率相同时角速度(ω)也将是相似的。由此,可以知道,在任何时间段,相电压(V)=相电流(i)。

因此,特定时间段内的旋转程度将是相同的,并且在这两种数量之间存在的相位变型将为Ф= 0.这表明在一个完整周期时,电流的值广告电压将达到最大值,然后两个变化的数量将处于类似的阶段。

现在,让我们考虑另一种情况,电压和电流的变化量为300(Ф = 300或π/ 6 rad)。随着这些量具有相同的转速,它们也具有相似的频率水平,并且在任何时间段时,该相位变化将是恒定的。

在上图中,电压波在横轴的零点位置开始,而电流波是负值,直到Ф > 30才会穿过参考位置0.有了这个,产生相位差。

波形的变化

为了考虑波形的差异,我们可以清楚地知道在三种不同的情况下,它们是

  • 超出阶段
  • 在阶段

超出阶段

在两种不同的波形具有相似的频率但不相同的相位的情况下,这些波被称为“不在相位”。在这里,相位变化不会为零。下图显示了两个正弦波的反相情况。而在同相波的情况下,延迟以1/3,2/4,2/5…的形式存在。

在非相位条件下,还存在超前和滞后两种情形。

主要阶段

前导波对应的是一个波以相同的频率处于另一个波的最前面。给出了超前波的电压和电流方程

电压(VT)= VM×SINωt

电流(IT)= IM×SIN(ωt - φ)

这里,'ф'对应于前导波的角度差。

滞后阶段

滞后波对应的是一个波以相同的频率位于另一个波的后面。给出了超前波的电压和电流方程

电压(VT)= VM×SINωt

电流(it) = Im × sin (ωt + Φ)

在这里,‘Ф’对应的是滞后波的角差。

正负相位差
正负相位差

相位正弦波形

在相位上,波形是两个正弦波的相位差为零的波形。只有当两种波具有相似的频率和相位时,才会发生这种情况。对于这些同相波,延迟表现为一个完整的波长数,如3,4,5 ....下图显示了同相波形。

这些波形具有相似的频率级,但具有不同的振幅级(增加的电压)。这都是关于波形的相位差

与r,l,c的电压和电流相位关系

R、L和C电路被称为共振电路。本节解释与相位对应的电感、电阻和电容电路的电压和电流性能的概念。

在电阻器件中,电压和电流将处于类似的阶段。因此,波之间的相位变化是'0'。在里面电容器器件时,电压和电流不相合,电流值比电压高900.虽然在电感器件中,电压和电流不相位,电压值在90时之前电流0.电感器的工作与电容器的行为完全相反。

这是关于相位差的概念。本文明确分析了什么是相位差,其方程式,公式,波形和相位关系.更重要的是知道什么是r路径差和相位差之间的闪光
