什么是脉冲变压器:工作原理及其应用

脉冲变压器是最广泛使用的自定义之一变形金刚在不同的行业。一般来说,真空器件主要工作在大功率脉冲变压器产生的高功率脉冲电压中。该变压器结构紧凑,重复性好。在大多数应用中,它的脉冲宽度宽,上升时间短,传递能量效率高。


这些变压器主要设计用于容纳用于分配功率的高负载。与正常相比,这些能够传输巨大的功率发射机具有相似的大小,它可以在高频上工作。在不同的工业领域有很多原因,这些变压器主要被考虑。本文讨论了一个概述脉冲变压器和它的工作。

什么是脉冲变压器?

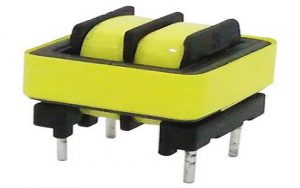

脉冲变压器是一种变压器,可用于其两个绕组之间的电压脉冲传输以及连接的负载。这些类型的变压器用于控制电路中的信号的传输,功率较少,必不可少成分在大功率SMPS内。这脉冲变压器图如下所示。

脉冲变压器
脉冲变压器

这些变压器以脉冲形式处理电流和电压,所以主要像电力电子电路中的隔离变压器一样使用,以分离源和负载。这种变压器用于雷达、电视、数字计算机等。脉冲变压器的主要功能有:

  • 电压脉冲幅度可以改变
  • 脉冲极性可以改变
  • 脉冲放大器的不同阶段可以耦合
  • 像隔离变压器一样使用

脉冲变压器设计

脉冲变压器的设计主要取决于电感、额定功率、阻抗、高低电压、尺寸、工作频率、频率响应、绕组电容、封装等不同的参数。

变压器设计人员尝试减少寄生元件,如绕组的电容,通过绕组的配置进行绕组,漏电电感,该绕组优化了变压器绕组中的耦合。该变压器可以通过包括不同标准型结构等管家绕组这样的制造商以不同类型的尺寸和形状设计。

脉冲变压器的尺寸很小,而且包括更少的转弯。因此,绕组泄漏电感是最少的,这些变压器的间隔电容具有较少

脉冲变压器的磁化电感很高,因为芯设计有铁氧体,以涉及具有高渗透性的合金条带。这些类型的变压器包括在两个绕组和朝向地之间具有高电压的绝缘。通常,这些变压器处理脉冲信号,否则训练脉冲。

脉冲变压器的性能主要通过其对脉冲输入电压或电流轮廓的影响来确定。小型脉冲变压器主要用于脉冲发生器、计算机等。大脉冲变压器主要用于雷达系统,在200到300 kV的情况下,在几微秒内提供50到100 MW的功率。

脉冲变压器的类型

脉冲变压器分为功率脉冲变压器和信号脉冲变压器两种类型。功率脉冲变压器用于将功率级电压从一个范围改变到另一个范围。这些类型的变压器可以是单相或三相初级设计或基于连接绕组的改变。


信号变压器利用电磁感应将数据从一种电路传送到另一种电路。所以这些是最常用来提高或降低电压从电力变压器的一个面到另一个面。通过使用这些变压器,绕组匝数比将决定电压的变化。

建筑/工作

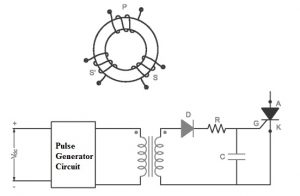

脉冲变压器的主要功能是产生信号半导体设备以及提供电气隔离。环形脉冲变压器如下所示,其包括两个绕组,如初级和次级。这脉冲变压器施工如下所示。

脉冲变压器建设
脉冲变压器建设
  • 每个绕组包括等效匝数,因此任何绕组都可以像初级绕组一样工作,否则就像次级绕组一样。
  • 给可控硅的信号整流器可通过1:1的比值给出否则为1:1的变压器。
  • 连续信号到克拉可以由基于3绕组的变压器提供。
  • 通过脉冲变压器的点火电路的门信号可以在第二图中给出。
  • 串联电阻的作用是限制整流器的保持电流。
  • 这里使用二极管‘D’来避免栅极电流的倒转,并且可以使用1:1:1的脉冲变压器来连续产生脉冲到可控硅。
  • 三绕组脉冲变压器如图所示。该变压器的设计具有较高的效率。一次绕组的电感必须是高的,以降低磁化电流。直流供电贯穿变压器的一次绕组,可以防止铁芯饱和。
  • 变压器的绕组可以通过两个绕组之间的绝缘来保护。因此,两个绕组之间必须紧密耦合。杂散信号在高频上给出了贯穿级间电容的通路。
  • 输出信号有频率效应。对于高信号频率,输出信号的形状和频率与输入信号相同。因此,低频信号的输出与输入频率成正比。

规格

脉冲变压器的规格主要包括与O / P响应相关的不同参数。这些参数将定义允许的脉冲失真限制。

脉冲幅度

脉冲幅度是除无用的尖峰外信号的最高峰值。

上升时间(Tr)

上升时间是输出信号在一次尝试中从峰值脉冲幅度的10%增强到90%的时间。在某些情况下,它可以被描述为在初始时间内输出信号响应从零增加到脉冲幅值的时间。

过度拍摄

输出信号超过峰值幅度称为超调量。

脉冲宽度

在第一个和最后一个瞬间之间,瞬时振幅达到峰值振幅的50%的时间间隔称为脉冲宽度或脉冲持续时间

下垂

下垂是整个级别响应的脉冲幅度位移,也称为倾斜。

秋季时间(TF)

下降时间可以定义为通过输出信号所采取的时间,以在后缘的响应中从90%到10%的峰值幅度降低。它也被称为衰减时间。

背面

下沿的一部分在零水平下扩展振幅被称为后摆。

脉冲变压器使用/应用程序

脉冲变压器的应用包括以下。

  • 脉冲产生电路
  • 模拟开关应用
  • 克拉
  • 电力电子产品ayxPG电子
  • 数据处理电路
  • 雷达
  • 开关晶体管
  • 爱游戏ayx冰球
  • 微波管电路
  • 用于点火控制的控制电路
  • 阴极射线管电路
  • 雷达系统
  • 数字电子产品ayxPG电子
  • 传输线脉冲变压器主要用于快速传输脉冲信号和数字信号传输的应用。

优点和缺点

脉冲变压器的优点包括以下。

  • 高隔离电压
  • 廉价
  • 不需要外部电源
  • 它以高频运行。
  • 它能够传递高能量
  • 包括更多的绕组
  • 避免杂散电流
  • 它提供绝缘和控制

脉冲变压器的缺点包括以下。

  • 在低频时,两者的输出波形是不同的
  • 直流电源贯穿一次绕组,以降低铁芯的饱和。
  • 这种变压器在较少的频率下饱和。因此,它可以仅用于最大频率。
  • 由于磁耦合,信号尚不清楚

因此,这都是关于脉搏的概述变压器及其工作原理.该变压器主要用于电脉冲或电压、电流脉冲的传输。这种变压器把一次绕组和二次绕组的信号耦合起来以保护外形。因此,可以通过测量脉冲变压器对外部信号轮廓的影响来评价脉冲变压器的性能。所以它的性能因数主要取决于输出信号的轮廓。请问脉冲变压器的工作原理是什么?
