面向工科学生的基于RFID的项目

射频识别(RFID)是一种利用射频电磁场将信息从RFID标签传输到RFID阅读器以进行识别的技术。所使用的标签不需要电池供电,反过来,它们从阅读器产生的电磁场中获得电力。有自己电源的标签也很少。RFID技术在许多工业应用中被用于跟踪目的。例如,它被用于汽车等制造业,跟踪汽车在整个生产周期的it。的射频识别标签也可以固定到书籍,手机,电子设备以跟踪目的。本文讨论了基于RFID的工程学生项目。

面向工科学生的基于RFID的项目

射频是在射频电磁场的帮助下,用于在RFID标签和RFID读取器之间传输数据的自动识别过程。RFID标签是用于存储任何东西,人员,书籍,动物等数据的设备。RFID标签的不同类型是不同类型的,一些标签可以放置在RFID读取器附近,有些标签可以放置在RFID读取器附近,有些标签可以从远方读取超出线的距离读者的视线。


射频识别应用程序
射频识别应用程序

不同类型的RFID系统由天线、收发机和转发器组成的市场。这些系统在不同的频率范围下工作,如低频(30-500 kHz)、中频(900-1500 kHz)和高频(2.4-2.5GHz)。让我们简要地看看基于rfid的考勤管理系统的一个基于示例的应用程序。

以下列举几个以射频识别技术为基础的项目,帮助工科学生了解射频识别技术,并开发出不同的应用。这些基于RFID的项目可以通过修改在微控制器中烧录的程序用于多种应用。

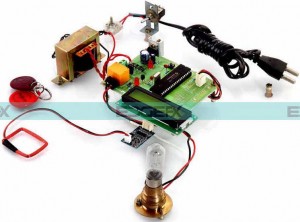

RFID安全访问控制系统

RFID系统用于授权标签持有者进入安全区域。它读取RFID标签上存在的数据,并将其与微控制器中存在的数据进行比较。如果数据匹配,它会显示授权输入的条目,该条目用耦合与LCD显示器耦合的灯泡指示。

这里使用RFID卡,其电感地耦合到读者。当卡对读取器刷新时,来自卡的调制数据被发送到读取器。此数据被馈送到微控制器。使用的卡是特定人员的身份证,并带有他/她的细节。当此数据与存储在微控制器的数据库中的数据匹配时,该人员被赋予输入安全区域的权限。这是由灯接通的灯纸。


微控制器被编程,当数据与现有数据匹配时,继电器驱动器在其一个输入引脚处得到一个高逻辑输入。相应的输出引脚降低以提供与继电器的适当连接。继电器线圈现在得到激励,电枢移动它的位置,这样,现在整个电路是完整的,负载得到供应从交流市电,并得到开关。在与单片机相连的LCD显示界面上也显示了被授权人的权限状态。

基于RFID的考勤系统

RFID标签与阅读器一起使用,以输入员工/学生的详细信息,以跟踪他们的出勤情况。当RFID在阅读器上滑动时,标签上的数据就会与微控制器(与阅读器相连)中的数据进行比较,以识别用户。液晶显示器与微控制器相连,显示用户的姓名。此外,一个状态按钮用于显示用户的整体出勤率。

这里使用了一个RFID标签,它通过电感耦合的方法间接连接到RFID阅读器上。当标签或卡在读卡器上滑动时,标签从读卡器接收载波信号,然后依次调制载波信号并发回。读卡器接收到这个调制后的信号,并将数据发送给微控制器。单片机将此数据与现有数据进行比较,按下状态按钮,显示屏上显示持卡人的状态,即持卡人的出勤情况。

基于RFID的学校考勤系统

该项目的目的是通过使用RFID标签来维护学生出席的记录。每个学生都与他/她的授权标签发出,可用于在RFID读者面前滑动以记录他们的出席。

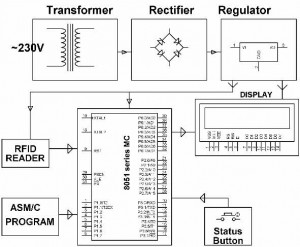

基于RFID的考勤系统框图
基于RFID的考勤系统框图

在大多数大学和学校,考勤是手工记录的——这样的过程会耗费大量的时间。在本系统中,考勤系统是通过使用来实现的先进的无线技术“RFID”。只有经过授权的学生才可以使用RFID标签。该标签由一个用于存储和处理信息的内置集成电路组成。基于RFID的学校考勤系统项目的电路图如下所示。下面将讨论此项目中使用的必要组件。

单片机

AT89C52单片机来自8051家族在本系统中使用。它由四个端口和40个引脚组成。

振荡器电路

振荡器电路连接在18和19之间th销的单片机并由频率为11.0592MHz和两个电容器为33PF的振荡器组成。

预设电路

第9个别针单片机为RST引脚,即复位引脚。这个预置电路包括一个开关、一个(10u)的电容和10k的电阻。当开关被按下,RST引脚连接到电源(vcc)和单片机被重置。

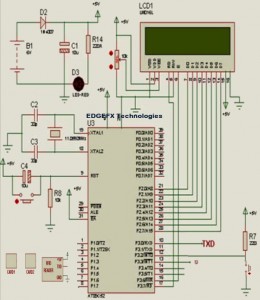

考勤系统电路图
考勤系统电路图

液晶显示器

液晶显示器用于显示数据。它由16个引脚组成:三个引脚连接到电源,剩余的引脚连接到端口2单片机

RFID读者

RFID读取器是具有RFID读取器和天线的模块它的大小很小,与任何类型的硬件设计集成。它是用于读取存储在RFID标记中的数据。

电路工作

存储在这个标签中的数据称为该人员的身份证明和考勤。一旦学生将卡片放在RFID阅读器前,它就会读取数据并比较存储在阅读器中的数据单片机通过使用嵌入式C语言编程

如果数据匹配,它就会在LCD上显示信息。该RFID考勤系统还利用状态按钮来检索学生的考勤状态,即界面上的的单片机。通过使用这种先进的概念,可以节省大量的时间,因为所有学生的考勤信息都直接存储在数据库中。

相关RFID基于RFID的项目/应用程序

除了上面讨论的项目外,我们还在提供更多基于RFID的项目或RFID系统的应用程序或应用程序读者为了理解目的。

RFID技术在工业设备控制和认证中的应用

该系统的设计目的是通过只允许授权人员进入安全区域来保证组织的安全。任何组织的安全都是首要问题。授权人员被分配射频识别标签,允许他们进入受保护的场所。

设备控制与认证
设备控制与认证

RFID标签由一个集成电路组成,用于存储和处理数据,调制和解调要发射的无线电频率信号。当一个人将RFID标签显示在RFID阅读器前,阅读器读取数据并比较存储在系统中的数据时。

如果数据与存储的数据相匹配,系统就会授权该人员,允许他们进入安全区域,以便该人员可以控制各种设备。系统还将结果显示在LCD上。如果它发现提供的信息不匹配,它会用蜂鸣器的声音作为指示输入或提供错误的信息。

RFID技术在图书馆的图书跟踪

错位书籍的搜索和安排是图书馆人员经常进行的艰巨任务。许多次的图书馆员繁忙地搜索了图书馆用户和学生在学校,办公室或大学图书馆中的错误放置的书籍或书籍。并且经常发现这项任务非常困难。

RFID技术在图书馆的图书跟踪
RFID技术在图书馆的图书跟踪

为了克服这个问题,已经开发了一种基于RFID的项目智能簿跟踪系统,用于通过RFID阅读器与书籍之间的无线通信监控图书馆的书籍。爱游戏ayx冰球该系统由RFID标签和RFID读取器组成,用于检测有关库中的书籍的信息。

RFID技术在智能收费站系统中的应用

所提出的系统执行以下动作,例如检测,计费和占用车辆,因为它们通过30 kHz和2.5GHz之间的频率范围内的收费栅极。在该系统中,RFID标签与车辆所有者的信息以与EPC(电子产品代码)的形式进行编程,其可以确保在某些距离处读取数据并检测车辆以增强交易。

RFID技术用于认证护照详细信息

护照系统可以达到足够的智能RFID技术的实现到它。在该系统中,Passport Service向符合条件的公民发出RFID标签,其中包含姓名,地址,国籍,护照号和其他相关数据等护照详细信息。

RFID技术用于护照细节的认证
RFID技术用于认证护照详细信息

在认证过程中,RFID读卡器读取信息,并将其与护照数据库中存储的数据进行比较。如果它发现匹配,那么它将允许进一步的优先级,否则,它将警告当局虚假的细节。

该项目旨在识别乘客,并在显示屏上显示他/她的护照细节。每个用户都配有专用RFID标签。此RFID标记在读取器上刷新时,请访问微控制器上的数据库,并显示该特定用户的所有必需细节。

基于RFID的付费停车场

这个基于RFID的项目也可以使用RFID标签来控制汽车进出停车场系统。该标签可以作为信用卡使用,在那里扣掉停车费,相应的,汽车进入停车场。司机刷射频识别卡后,控制单元从卡中扣除相应金额,并在显示屏上显示车位号。

基于RFID的自动门锁系统

该项目用于设计使用RFID的自动门锁系统。请参阅此链接以了解更多信息基于RFID的Arduino自动门锁系统

基于RFID的库管理系统

目前,RFID技术已广泛应用于中小型图书馆。通过使用RFID,图书馆管理员的工作可以减少,用户可以很容易地安排和检索图书馆的图书。在这个系统中,采用了一些特殊的技术来整理图书、图书、dvd、期刊等。这样用户就可以很容易地找到他们的书。该系统克服了目前大多数图书馆所面临的问题。

基于RFID的智能卡安全系统

本课题旨在设计一个基于RFID的安全系统。在这个项目中,RFID技术被用于车辆,为车辆跟踪提供额外的安全保障。这些安全系统将提供一种精确和受保护的方式,让人们进入不同的地点,如公司、封闭社区、公司的安全停车场等。

基于RFID的预付费电表项目

该系统被用于设计一个使用RFID的预付电表项目。该系统包括一个充值按钮,这取决于发给每个用户的RFID标签。每个用户都可以充值一定的金额,根据充值金额,用户将获得卡内的充值单位。

用户需要使用电表上的RFID读卡器刷卡。一旦用户刷卡,总单位和剩余单位将显示在显示屏上。这里显示器和电表相连。当RFID的低单位低于2单位时,它会产生嘟嘟声。

基于RFID的投票机

本课题的主要目标是设计一个性价比高、效率高的投票系统。本项目旨在减少电子投票机存在的问题。在这个项目中,RFID阅读器被用来检测具有唯一身份的RFID标签。在选举中,为每个候选人分配包括唯一身份在内的RFID标签。

RFID模块连接到Arduino控制器,这样就可以统计、存储并在LCD上显示已投的选票。为了阻止多次投票,采用了交换机,给出了一个高效、清晰的投票程序。

基于RFID的医疗保健系统

在卫生部门,RFID技术不仅用于降低医疗保健价格,还可以使用智能手机、PDA等移动设备设计医疗保健管理系统,促进自动化和简化患者识别过程。该项目适用于医院、卫生保健部门等。

基于RFID的盲人公交广播系统

该项目为总线检测系统设计了一个基于RFID的项目。该项目的主要概念是为盲人宣布宽松旅行。该项目设计有两个检测子系统,一个用于总线检测,另一个用于总线站。在巴士检测中,近航站楼将简单地注意到通过公共汽车内的声音信号宣布,而在公交车站,即将到来的公共汽车将被注意到在公交车站中宣布,向盲人提醒警报。

更多基于RFID的项目理念

基于RFID的项目列表包括以下内容。这些基于RFID的项目对工科学生的项目工作非常有帮助。

  • RFID在自行车租赁系统中的应用策略与部署
  • 消费者接受RFID技术:探索性研究
  • RFID在健康、安全和环境管理中的应用领域
  • 基于RFID技术的购物路径分析与交易挖掘
  • 现场应用中的RFID仪器
  • RF控制器开发及其在智能传输系统中的应用
  • 多载波超高频无源RFID系统
  • 运输质量监视器使用传感器有源RFID
  • 一种基于组件的可重构RFID中间件
  • RFID网络数据流量负载的参数估计
  • RFID标签防碰撞的自适应k路分割和预信号处理
  • 电缆检测机器人的设计与实验
  • 基于RFID的室内天线定位系统采用无源标签和可变射频衰减
  • 未来的电子护照和政府发放的基于RFID的身份识别
  • 在安全RFID中,用超宽带(UWB)调制取代密码学
  • 利用RFID信令方案对静止物体进行定位和移动物体的速度估计
  • 基于RFID的图书馆自动化系统项目
  • 使用条形码阅读器的安全门禁系统
  • 基于RFID的电子护照系统项目
  • 图书馆自动化使用条形码阅读器
  • 智能卡门禁系统
  • 基于RFID的机场行李安全扫描系统项目
  • 基于智能卡的电子护照系统
  • 基于RFID的银行系统项目
  • 基于RFID门闩。
  • 基于RFID的总线指示灯。
  • 基于RFID的收费展位自动化。
  • 基于RFID的智能信号。
  • 基于RFID的无人汽油泵。
  • 基于RFID的停车场。
  • 基于RFID的酒店客房管理。
  • 基于RFID的人员跟踪。
  • 基于RFID的CAR用于信号断开检测。
  • 一个移动射频识别跟踪安全系统
  • 基于RFID的自动制药系统的处方
  • 基于RFID技术的智能图书上架系统
  • 基于RFID的设备/人员跟踪医院
  • 基于RFID的贵重物品保险识别
  • 基于RFID的车辆跟踪监控系统
  • RFID收费验证- RFID公交卡系统
  • 基于RFID的自动收费扣税系统
  • 基于射频识别技术的电子道路收费系统的交通管理
  • 基于RFID的体育赛事跟踪系统
  • 基于RFID的库存跟踪系统项目
  • 基于RFID的制造零件跟踪系统项目
  • 基于RFID的预付费电能表项目,具有充值选项
  • 基于射频识别技术的铁路平台,显示每个车厢的准确位置
  • 基于RFID的铁路预订项目
  • 乘客的巴士票价支付系统
  • Medi-card病人
  • RFID支持护照验证
  • 射频识别使选民身份鉴定
  • 基于RFID的项目配给卡
  • 使用RFID的行业的记分卡
  • 基于RFID的购物车
  • 基于RFID的项目汽油泵自动化系统
  • RFID移动充电系统

这是关于RFID应用程序的基于RFID的项目。查看基于RFID的各种项目列表,以获得ECE和EEE学生的电子产品良好的实践知识。ayxPG电子对于关于这种项目或任何其他项目的任何进一步帮助最新的电子或电气项目,请通过评论下面给出的评论部分联系我们。
