初学者简单的电子电路

一般来说,早期项目的成功在工程学生职业生涯的电子产品领域发挥着重要作用。ayxPG电子许多学生由于第一次尝试而导致电子产品退ayxPG电子出。经过几个失败,学生误解了今天工作的这些项目明天可能无法正常工作。因此,我们建议初学者从以下项目开始,这将在第一次尝试中提供输出并为自己的工作提供动力。在继续之前,您应该了解面包板的工作和用法。本文为初学者提供了前10名简单的电子电路迷你项目对于工程专业的学生,但不是最后一年的项目。以下线路分为基本和小的类别。

什么是简单电子电路?

各种各样的联系电气和电子元件在面包板上或通过在PCB上焊接连接电路以形成电路,这些电路被称为电气和电子电路。在本文中,让我们为初学者讨论一些简单的电子电路建造的简单电子项目。爱游戏直播苹果app下载ayxPG电子


初学者简单的电子电路

前10名的名单简单的电子电路下面讨论的初学者在做实践时非常有帮助,设计这些电路有助于处理复杂电路。

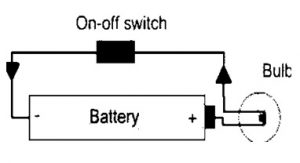

直流照明电路

直流电源用于有两个端子即阳极和阴极的小型LED。阳极是+ve,阴极是-ve。在这里,一盏灯被用作负载,它有两个端子,如正极和负极。灯的+ve端子连接到电池的阳极端,电池的-ve端子连接到电池的-ve端。在导线之间连接一个开关,为LED灯泡提供直流电压。

直流照明简单电子电路
直流照明简单电子电路

雨警报

下列雨水在下雨时用于发出警报。该电路用于家庭,以防护他们洗涤的衣服和其他大部分时间在家中留下雨的其他东西。构建此电路的所需组件是探针。10K和330K电阻,BC548和BC 558晶体管,3V电池,01MF电容器和扬声器。

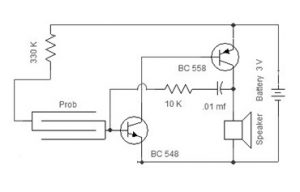

雨报警电路
雨报警电路

当雨水与上述电路中的探头接触时,电流通过电路使Q1 (NPN)晶体管和Q1晶体管激活,使Q2晶体管(PNP)激活。因此Q2晶体管导电,然后通过扬声器的电流产生蜂鸣器的声音。在探针接触到水之前,这一过程不断重复。振荡电路建立在上述电路,改变频率的音调,从而可以改变音调。


简单的温度监控

当电池电压低于9伏时,该电路使用LED显示。这个电路是理想的监测12V小电池的充电水平。这些电池用在防盗报警系统和便携设备。该电路的工作取决于T1晶体管基极的偏置。

温度监测简单电子电路
温度监测简单电子电路

当电池电压超过9伏时,基准 - 发射极端子上的电压将是相同的。这使两个晶体管保持并关闭。当电压的电压电池由于利用率降低了9V,T1晶体管的基极电压落下,而其发射极电压保持相同,因为C1电容完全充电。在此阶段,T1晶体管的基极端子变为+ ve并开启。C1电容器通过LED排出

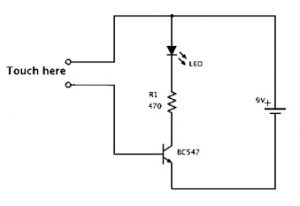

触摸传感器电路

触摸传感器电路采用三个部件(如电阻器,晶体管和A)构建发光二极管。在这里,电阻和LED都与晶体管的集电极的正电源串联。

触摸传感器简单电子电路
触摸传感器简单电子电路

选择一个电阻将LED的电流设置为20mA左右。现在在两个暴露的端进行连接,一个连接到+ve电源,另一个连接到晶体管的基极。现在用你的手指碰这两根电线。用手指触摸这些电线,然后LED灯就会亮起来!

万用表电路

一个万用表是一种必不可少的简单,基本的电路,用于测量电压,电阻和电流。它还用于测量DC以及AC参数。万用表包括串联电阻连接的电流计。可以通过将多电表的探针置于电路上来测量电路两端的电压。万用表主要用于电动机中绕组的连续性。

万用表简单电子电路
万用表简单电子电路

LED闪光灯电路

LED闪光器的电路配置如下所示。下面的电路是由最流行的元件之一,如555定时器集成电路。这个电路会定期闪烁led ON和OFF。

LED闪光器简单电子电路
LED闪光器简单电子电路

在电路中,从左到右,电容和两个晶体管设置时间,并需要切换LED ON或OFF。通过改变充电电容的时间来激活定时器。IC 555定时器用于确定LED保持ON和OFF的时间。

它内部包含一个困难的电路,但由于它被封装在集成电路中。这两个电容位于定时器的右侧,这些是定时器正常工作所必需的。最后一部分是LED和电阻。电阻器用于限制LED上的电流。所以,它不会损坏

隐形窃贼警报

隐形防盗报警的电路采用光电晶体管和IR LED构建。当红外线路径中没有障碍时,警报不会产生蜂鸣声。当有人穿过红外线梁时,那么警报产生了蜂鸣声。如果光电晶体管和红外LED封闭在黑色管中并完美连接,则电路范围为1米。

防盗报警简易电子电路
防盗报警简易电子电路

当红外线光束落在L14F1光电晶体管上时,它执行将BC557(PNP)保持在导通之外,并且蜂鸣器不会在这种情况下产生声音。当红外线梁断裂时,然后光电晶体管关闭,允许PNP晶体管执行且蜂鸣器声音。将反向侧面的光电晶体和红外LED固定,以正确的位置使蜂鸣器静音。调整可变电阻以设置PNP晶体管的偏置。这里还可以使用其他类型的光电晶体管代替Li4F1,但L14F1更敏感。

LED电路

发光二极管是一种发光的小部件。使用LED有很多优点,因为它非常便宜,容易使用,我们可以很容易地了解电路是否工作通过它的指示。

LED简易电子电路
LED简易电子电路

在正偏置条件下,空穴和电子在结上来回移动。在这个过程中,它们会合并或互相消除。一段时间后,如果一个电子从n型硅移动到p型硅,那么这个电子就会和一个空穴结合,它就会消失。它形成一个完整的原子,这更稳定,所以它会以光子的形式产生少量的能量。

在反向偏置条件下,正电源将汲取交界处存在的所有电子。所有孔都会朝向负端子绘制。因此,连接电荷载流子和电流不会流过它。

阳极是长管脚。这是你连接到最正电压的引脚。阴极引脚应连接到最负电压。它们必须正确连接,以使LED工作。

使用晶体管的简单光敏节拍器

任何设备,产生有规律的,韵律的滴答声(节拍,点击),我们可以称之为节拍器(每分钟可设置的节拍)。这里的滴答声指的是固定的,有规律的听觉脉搏。一些节拍器也包含了同步的视觉运动,比如摆锤。

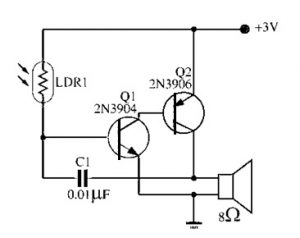

光敏感性节拍器简单电子电路
光敏感性节拍器简单电子电路

这是使用晶体管的简单光敏节拍器电路。该电路使用了两种晶体管,即晶体管编号2N3904和2N3906构成一个源频率电路。扬声器发出的声音会随着声音频率的变化而变化。LDR是指光相关电阻,也可以称为光敏电阻或光电管。LDR是一种光控可变电阻。

如果入射光强增加,则LDR的电阻会减小。这种现象叫做光电导率。当暗室内的铅闪光灯靠近LDR时,它就会受到光的照射,LDR的电阻就会下降。这将增强或影响频率的起源,频率的声音电路。木头通过电路中频率的变化不断地抚摸着音乐。请看上面的电路了解其他细节。

触摸式敏感开关电路

触控灵敏开关电路电路图如下所示。该电路可以用IC 555构建。在单稳态多谐模式下。在这种模式下,这个IC可以通过产生一个回复pin2的高逻辑来激活。输出产生的时间主要取决于电容(C1)和可变电阻(VR1)的值。

触摸基敏感开关
触摸基敏感开关

一旦触板被触碰,那么IC的引脚2将被拖到一个较不合理的电位,如Vcc的1/3以下。输出状态可以从低到高及时恢复,使触发继电器的驱动级。一旦C1电容器被放电,那么负载将被激活。在这里,负载连接到继电器接点上,通过继电器接点控制负载。

电子眼

电子眼主要用于监控门禁入口底部的客人。它不是按门铃,而是用LDR连接到门上。每当一个未经授权的人试图开门时,他的影子就会落在LDR上。然后,立即电路将激活产生的声音使用蜂鸣器。

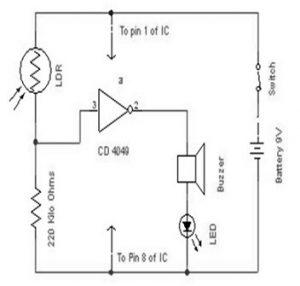

电子眼
电子眼

可以使用不使用D4049 CMOS IC的逻辑门来完成该电路的设计。该IC与六个单独的不是盖茨建造,但该电路仅使用单个不门。一旦Not栅极输出高,并且与电压的1/3级相比,PIN3输入较少。类似地,当电压供电水平升高到1/3以上时,输出变低。

该电路的输出有两种状态,如0和1,该电路使用9V电池。电路中的引脚1可以连接到正电压电源,而引脚8连接到地端。在该电路中,LDR起着检测人影的主要作用,其值主要取决于落在其上的影子的亮度。

设计了220v欧姆电阻与LDR串联的分压电路。一旦LDR在黑暗中得到更少的电压,那么它从分压器得到更多的电压。这个分压可以作为非栅输入。一旦an: LDR变暗,这个门的输入电压降低到1/3的电压,然后pin2得到高电压。最后,蜂鸣器会被激活产生声音。

调频发射机采用UPC1651

FM发射器电路如下所示,使用5V DC。该电路可以用硅放大器如icupc1651构建。该电路的功率增益是宽范围,如19dB,而频率响应为1200MHz。在该电路中,可以使用麦克风接收音频信号。这些音频信号通过C1电容馈送到芯片的第二输入。这里,电容器类似于噪声滤波器。

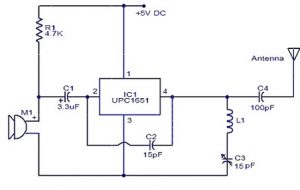

FM发射器
FM发射器

调频调制信号在引脚4是允许的。这是一个输出引脚。在上面的电路中,LC电路可以使用像L1和C3这样的电感和电容来形成,从而可以形成振荡。通过更换电容C3,可以改变发射机频率。

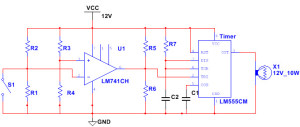

自动厕所灯

你有没有想过任何能够在洗手间开启的任何系统的系统,当你离开浴室时关闭灯光?

只需仅仅进入浴室即可通过留下浴室即可关闭浴室灯即可打开浴室灯?是的!与家用自动系统,您真的不需要按所有切换,相反,您需要做的就是打开或关闭门 - 就是这样。为了获得这样的系统,您所需要的是常闭开关,opamp,计时器和12V灯。

需要组件

电路连接

OPAMP IC 741是一个由8个引脚组成的OPAMP集成电路。引脚2和引脚3为输入引脚,引脚3为非反相端子,引脚2为反相端子。通过分压器安排的固定电压被给出到引脚3,通过开关的输入电压被给出到引脚2。

使用的交换机为常闭SPST交换机。从OPAMP IC的输出被馈送到555定时器IC,如果触发(由其输入引脚2的低电压),在其输出引脚3产生一个高逻辑脉冲(电压等于其电源12V)。这个输出引脚连接12V灯。

电路图

自动厕所灯
自动厕所灯

电路操作

开关被放置在墙壁上,这样当门完全向墙壁推时打开,当门碰到墙壁时,常闭开关打开。这这里使用的OPAMP是一个比较器。当开关打开时,反相端子连接到12V电源,并且大约4V的电压被馈送到非反相终端。

现在,在opamp的输出处产生低逻辑脉冲的非反相终端电压小于在反相终端处的低逻辑脉冲。这通过潜在的分频器布置馈送到定时器IC输入。定时器IC通过其输入的低逻辑信号触发,并在其输出处产生高逻辑脉冲。这里,计时器以单稳态模式工作。当灯接收到该12V信号时,它会发光。

类似地,当一个人走出洗手间,关上门,开关就会回到正常位置,关上。由于OPAMP的非反相端相对于反相端处于更高的电压,OPAMP的输出处于逻辑高位。这无法触发定时器;因为没有从计时器输出,灯被关闭。

自动门铃铃声

你有没有想过?如果你从办公室回家,非常疲惫地走到门口关上它,这将是多么容易。里面的门铃突然响了,然后有人没按就打开了门。

你可能会认为这看起来像梦想或幻觉,但它不是那样的;这是一个可以通过几个实现的现实基本电子电路。所有所需要的是传感器布置和控制电路,以触发基于传感器输入的警报。

需要组件

电路连接

所使用的传感器是,一个IR LED和一个光电晶体管排列,彼此相邻。传感器单元的输出被输入555定时集成电路通过一个晶体管和一个电阻。定时器的输入被赋给引脚2。

传感器单元提供5V电压,定时器IC引脚8提供9V Vcc电源。在定时器的输出引脚3上,连接一个蜂鸣器。定时器IC的其他引脚以类似的方式连接,使定时器以单稳态模式工作。

电路图

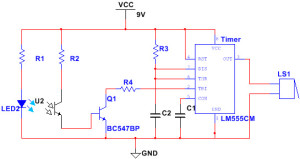

自动门铃铃声
自动门铃铃声

电路操作

IR LED和光电晶体管放置在这样的位置,在正常工作时,光电晶体管不接收任何光,也不导电。因此,晶体管(因为它没有任何输入电压)不导电。

由于定时器输入引脚2是在逻辑高信号,它没有触发和蜂鸣器不响,因为它没有收到任何输入信号。如果一个人走近门,光发出LED被那个人收到并被反映回来。光电晶体管接收该反射光,然后开始进行。

当这个光电晶体管导电时,晶体管会产生偏置并开始导电。定时器的第2引脚接收到低逻辑信号,触发定时器。当这个定时器被触发时,一个9V的高逻辑脉冲在输出产生,当蜂鸣器接收到这个脉冲时,它被触发并开始振铃。

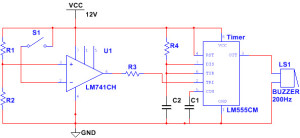

简单的雨水报警系统

虽然对所有人来说都是必要的,特别是对于农业部门有时,雨水的影响是毁灭性的,甚至我们中的许多人甚至常常避免雨水畏缩,特别是当雨很重时。即使我们在汽车内部局限于自己,突然的次雨水限制并困扰着我们的大雨。在这种情况下,操作车辆的挡风玻璃变得非常麻烦。

因此,需要一个小时的需要是有一个指示系统,可以指示雨的可能性。这种简单电路的组件包括opamp,计时器,蜂鸣器,两个探针,当然还有一些基本的电子元件。通过将此电路放入您的汽车或家庭或其他任何地方,以及外面的探针,您可以开发一个用于检测雨的简单系统。

需要组件

电路连接

OPAMP IC LM741在这里被用作比较器。两个探头作为OPAMP反相终端的输入,当雨水落在探头上时,它们被连接在一起。非反相终端通过电压分压器提供固定电压。

OPAMP在引脚6的输出通过上拉电阻给定时器引脚2。别针2的定时器555.是触发针。这里,定时器555以单稳态模式连接,当它在引脚2触发时,定时器的引脚3产生输出。引脚6与地之间连接一个470uF的电容,引脚5与地之间连接一个0.01uF的电容。在引脚7和Vcc电源之间连接一个10K欧姆的电阻。

电路图

简单的雨水报警系统
简单的雨水报警系统

电路操作

当不下雨时,探头不相连(这里用按键代替探头),因此,OPAMP的反相输入没有电压供应。由于非反相端具有固定电压,OPAMP的输出处于逻辑高信号。当这个信号被应用到定时器的输入引脚时,它不会被触发,也没有输出。

当雨开始时,探头被水滴相互连接,因为水是电流的良好导体,因此,电流开始流过探针,并且将电压施加到opamp的反相端子。该电压大于非反相端子处的固定电压 - 结果,opamp的输出处于逻辑低电平。

当这个电压被应用到定时器输入时,定时器被触发并产生一个逻辑高输出,然后给蜂鸣器。因此,当雨水被感知到时,蜂鸣器就开始鸣响,发出下雨的信号。

闪光灯使用555定时器

我们都是爱节日,因此,成为圣诞节或排灯节或任何其他节日 - 思想的第一件事是装饰。在这样的场合,可以比实施你房屋,办公室或任何其他地方的装饰的电子产品知识更好吗?ayxPG电子虽然有很多类型的复杂和高效照明系统在这里,我们专注于简单的闪烁灯电路。

基本的想法是每隔一分钟改变灯的强度,为了达到这个目的,我们必须为驱动灯的开关或继电器提供振荡输入。

需要组件

电路连接

在该系统中,555计时器用作振荡器,其能够以最大10分钟的时间间隔产生脉冲。可以通过使用连接在计时器IC的放电销7和VCC引脚8之间的可变电阻来调节该时间间隔的频率。另一电阻值设置在1K处,并且销6和引脚1之间的电容器设置在1UF。

引脚3处的定时器的输出被赋予二极管和继电器的并联组合。该系统使用常闭的接触继电器。该系统使用4个灯:其中两个串联连接,另外两对串联灯彼此并联连接。DPST开关用于控制每对灯的切换。

电路图

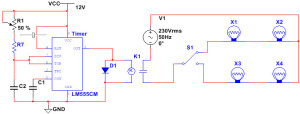

闪光灯使用555定时器
闪光灯使用555定时器

电路操作

当该电路接收到9V的电源(也可以是12或15V)时,计时器555在其输出处产生振荡。输出端的二极管用于保护。当继电器线圈得到脉冲时,它会通电。

假设DPST开关的公共接触以这样的方式连接,使得上一对灯接收230V AC的电源。由于继电器的切换操作由于振荡而变化,因此灯的强度也变化,并且它们看起来闪烁。对于另一对灯也发生相同的操作。

电池充电器采用可控硅和555定时器

现在你使用的所有电子产品都依赖直流电源进行操作。他们通常从家里的交流电源中获得这个电源,并使用一个转换电路将这个AC转换成直流。

但是,在电源故障的情况下,使用电池是可行的。但是,电池的主要问题是它们有限的寿命。那么,接下来应该做什么?有一种方法可以使用可充电电池。接下来,最大的挑战是电池的有效充电。

为了克服这样的挑战,一个简单的电路使用可控硅和555定时器设计,以确保控制充电和放电的电池与指示。

电路组件

电路连接

一个230V的电源被提供给初级变压器。变压器的二次侧连接到可控硅(SCR)的阴极上。接下来,可控硅的阳极被连接到一个灯,然后,一个电池被并联连接。两个电阻(R5和R4)的组合,然后在电池上串联一个100欧姆的电位器。使用单稳态模式下的555定时器,它由一个二极管和一个PNP晶体管的串联组合触发。

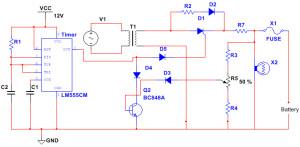

电路图

电池充电器采用可控硅和555定时器
电池充电器采用可控硅和555定时器

电路操作

降压变压器在其初级缩短AC电压,并且在其次级上给出了降低的AC电压。这里使用的SCR充当整流器。在正常操作中,当SCR导通时,它允许DC电流流到电池。每当电池充电时,少量电流流过R4,R5和电位计的潜在分频器布置。

随着二极管接收到非常少量的电流,它不合理。当将该少量偏置施加到PNP晶体管时,它传导。结果,晶体管连接到地,定时器的输入引脚被赋予低逻辑信号,触发定时器。然后给予定时器的输出到SCR的栅极端子,其被触发到导通。

如果电池充满电,它开始放电,通过电位分压器的电流增加,二极管也开始导通,然后晶体管在截止区。这未能触发定时器,并作为结果,可控硅不被触发,这停止电流供应给电池。当电池充电时,会有一盏发光的灯发出指示。

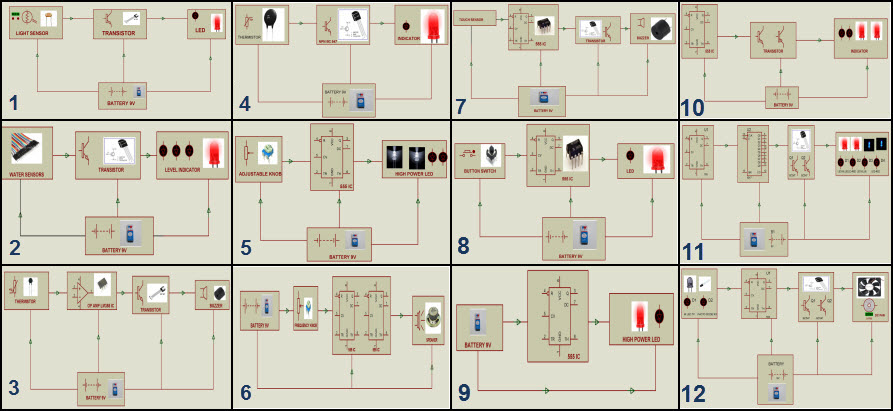

工程学生简单的电子电路

有一些简单的电子项目是给初学者的,包括DIY项目(自己做到),无可思议的项目,等等。无焊项目可以被视为初学者的电子项目,因为这些是非常简单的电子电路。爱游戏直播苹果app下载ayxPG电子这些无焊项目可以在没有任何焊接的面包板上实现,因此被称为无可思失的项目。

该项目是夜间光传感器,开销水箱级指示灯,LED调光器,警方警报器,基于点击点的呼叫响铃,自动厕所延迟照明,火警系统,警察灯,智能风扇,厨房定时器,等等是一些例子简单的电子电路对于初学者来说。

初学者简单的电子电路
初学者简单的电子电路

智能风扇

粉丝经常使用住宅,办公室等电子设备,用于通风,避免窒息。该项目旨在减少浪费电能通过自动切换操作。

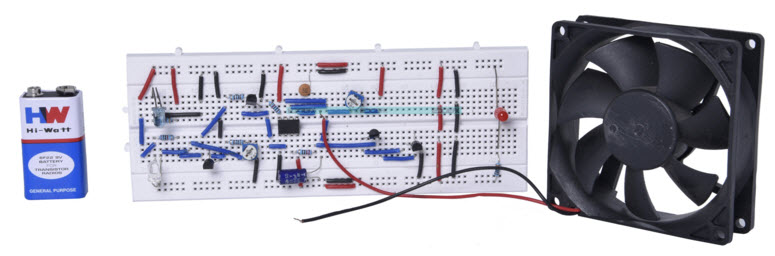

智能风扇电路由www.edgefxkits.com
智能风扇电路

这个智能风扇项目是一个简单的电子电路,当有人在房间里时,它就会打开,当有人离开房间时,风扇就会关闭。这样就可以减少电能的消耗。

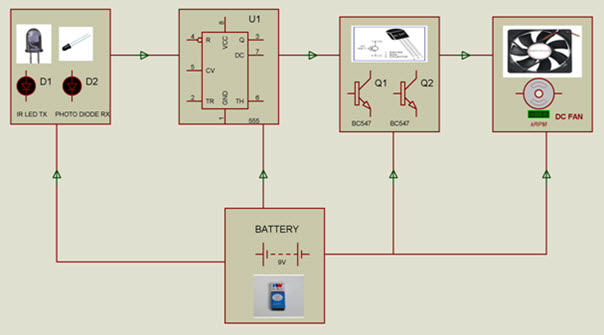

智能风扇电路框图由www.edgefxkits.com
智能风扇电路框图

聪明的风扇电子电路由一个红外发光二极管和用于检测人的光电二极管组成。一个555定时器是用来驱动风扇,如果任何人被红外LED和光电二极管对检测,然后555定时器被驱动。

晚上光传感

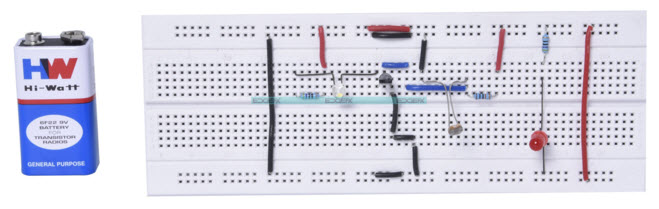

www.eddefxkits.com的夜视灯
www.eddefxkits.com的夜视灯

夜感灯是设计中最简单的电子电路之一,也是通过灯的自动切换操作来节省电力的最强大的电路。最常用的电子电器是灯,但靠记忆来操作它们总是很困难。

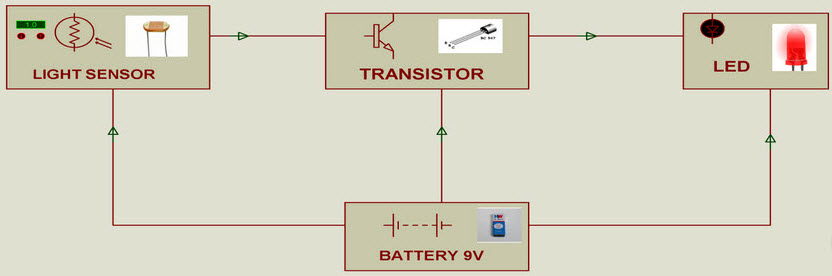

夜视光块图是www.eddefxkits.com
夜感灯框图

所述夜间传感光电路将根据落在电路中使用的传感器上的光强来操作光。该电路采用光依赖电阻(LDR)作为光传感器,不需要人工支持就能自动开/关灯。

领导的调光器

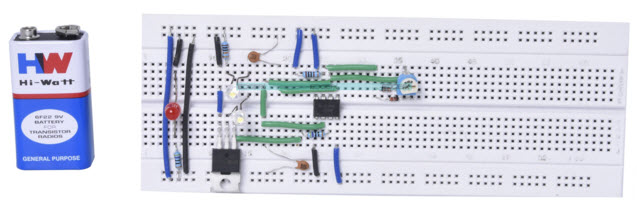

LED DIMMER由www.edgefxkits.com
领导的调光器

LED灯是首选,因为它们效率最高,寿命长,耗电非常低。led昏暗的特点用于各种应用,如恐吓,装饰等。虽然LED是为昏暗而设计的,但为了获得更好的性能,可以使用LED调光电路。

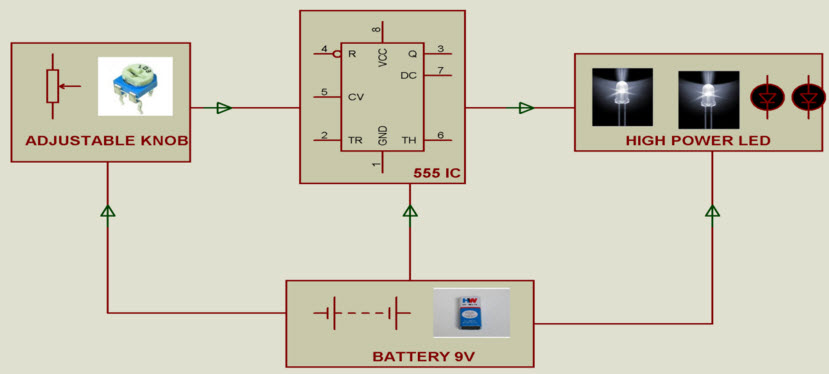

LED调光器框图由www.edgefxkits.com
LED调光器块图

LED调光器是简单的电子电路设计使用555定时集成电路,MOSFET,可调预设电阻和高功率LED。如上图所示,电路连接,亮度可以控制10%至100%。

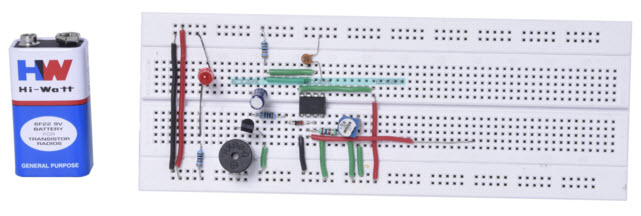

基于点的触鸣响铃

基于www.edgefxkits.com的触摸点的调用响铃
基于触摸点的呼叫铃

在我们日常生活中,我们通常使用许多简单的电子电路,如呼叫铃声,红外遥控用于电视,空调等,等等。传统的呼叫铃系统由一个开关组成,它产生蜂鸣器的声音或指示灯亮。

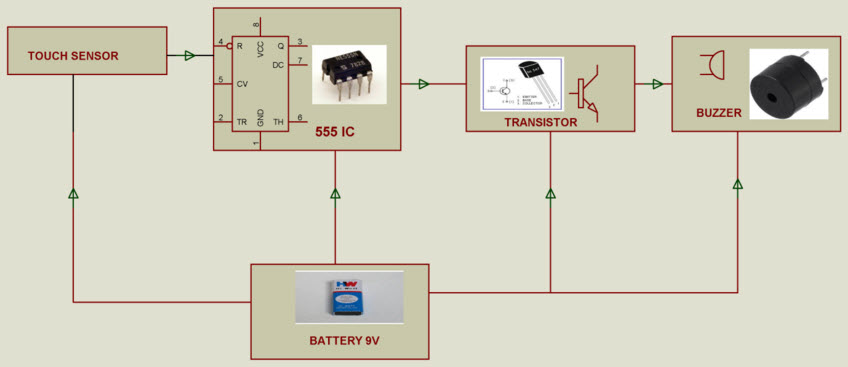

基于触摸点的呼叫钟框图由www.edgefxkits.com
基于点的触摸点响铃块图

基于触点的呼叫铃是一种新颖而简单的电子电路,旨在取代传统的呼叫铃。该电路由触摸传感器、555定时器集成电路、晶体管和蜂鸣器组成。如果人体接触电路的触摸传感器,则使用触板上产生的电压触发定时器。因此,555定时器输出在固定的时间间隔内(基于RC时间常数)很高。该输出用于驱动晶体管,反过来触发蜂鸣器的时间间隔,并在此之后自动关闭。

火警系统

WWW.EDEDFXKITS.com的火灾报警系统
火警系统

最重要的电子电路为居住,办公室,每个地方都有可能火灾事故的地方是火灾报警系统。即使想象火灾事故也总是困难的,因此火灾报警系统有助于熄灭火灾或逃离火灾事故,以降低人类损失和财产损失。

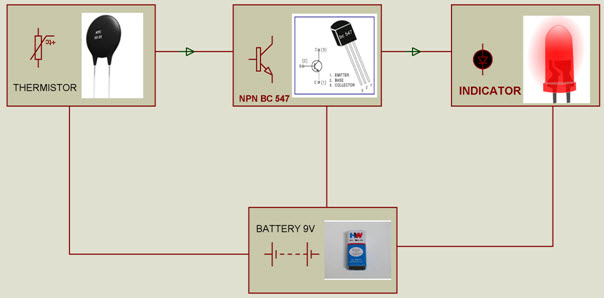

火警系统块图
火警系统块图

使用LED指示灯,晶体管和热敏电阻构建的简单电子项目可用作火灾报警系统。即使表示高温(火灾导致高温),也可以使用该项目,使得冷却系统可以接通以将温度降低到有限范围。这热敏电阻(温度传感器)用于识别温度的变化,从而改变晶体管的输入。因此,如果温度范围超过限定值,那么晶体管将打开LED指示灯亮指示高温。

这是所有关于10个简单的电子电路初学者谁有兴趣设计他们的简单电子电路。我们希望这些类型的电路将有助于初学者和工程学生,此外,任何查询有关电气和电子产品项目爱游戏直播苹果app下载ayxPG电子对于工程专业的学生,请在下面的评论部分给出你的反馈。这里有一个问题,什么是主动和被动成分?
