什么是光纤的拼接及其技术

克服…的缺点光纤连接器,光纤的拼接用于保持两个光纤电缆之间的永久连接。不同长度的光纤电缆,如5kms,10kms等,不能永久连接,不能延长延长。并且不适合重复连接和断开电缆连接。因此,有必要用两个长度拼接光纤电缆,以将电缆连接在一起,可以为更长的运行提供足够的永久连接。本文简要说明了光纤电缆和类型的拼接。


什么是光纤拼接?

光纤拼接是将两根光缆连接在一起进行永久连接的技术之一。这种技术也称为终止或连接。当两种电缆(如48芯电缆和12芯电缆)用单一长度的电缆连接在一起时,通常采用这种方法。

掩埋光纤可以通过拼接光纤方法来恢复。该方法主要用于光学爱游戏ayx冰球用于信号/数据的长距离传输的网络。

光纤的拼接技术

根据插入损耗,成本和性能特征,有两种用于拼接光纤的技术。它们是融合拼接和机械剪接。机械剪接再次分为两种类型,例如V沟槽拼接和弹性管剪接。两个光纤电缆应在拼接时适当地对准,同时应考虑其几何因素和机械强度。

融合拼接

这种拼接技术使两个光纤电缆之间的永久连接,并较少衰减的寿命更长。两个纤维电缆芯连接或电气电缆连接或熔化。这意味着电气设备或电弧用于熔化两个光纤电缆并产生它们之间的连接。这种技术昂贵,工作较长。

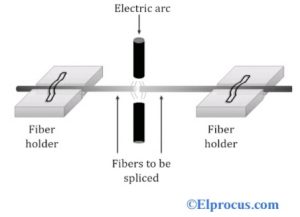

光纤熔接技术原理图如下图所示。

光纤熔接
光纤熔接

在这种方法中,两根光缆通过一种叫做熔接器的设备对齐在一起。因此,这些电缆可以被熔接或连接在一起,在电弧的帮助下形成一个更精确的连接。电弧产生的热量可以在两根光纤电缆之间提供一个透明的、连续的、不反射的连接,不需要太多的注意,也不需要太多的插入损耗。这种技术的光损耗很低。因此,它是光纤电缆中应用最广泛、成本最高的一种。

用于光纤拼接的熔接器的功能是:

  • 它有助于更精确地对齐光纤
  • 它有助于产生电弧或热量来熔合或连接或焊接光纤在一起
  • 该方法的注意损失较小,仅为0.1dB,黑色反射损耗也较低。多模光纤和单模光纤的插入损耗均小于0.1dB。
  • 融合拼接的缺点是,如果产生过量的热量以将光纤电缆熔化加入,则连接将是细腻的,不能用于更长的运行。

机械连接

这种技术不需要熔接器将光纤连接在一起。它使用索引匹配流体来保持和对齐在一个地方组装的单个或多个光纤电缆,以将它们连接在一起。机械接头充当连接点,以更精确地连接光缆。

当光纤电缆连接在一起时将光从一个传递到另一个,如果我们使用机械剪接技术,则光的损耗将很低。这意味着插入损耗,拼接损耗将近0.3dB。但与融合拼接相比,它产生高背反射。为多模和单模光纤电缆进行修复和安装非常容易。

2.1 v型槽拼接

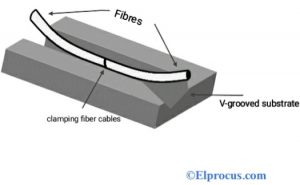

它是机械拼接的一种,使用陶瓷、硅、塑料或任何其他金属制成的v形基板。将两根光纤的两端放入如下图所示的槽中。


V沟槽拼接
V沟槽拼接

当两端放置在适当的对准中的凹槽中时,它们通过使用指数匹配凝胶粘合或连接在一起,并给出完美的抓地力。

在这种类型中,由于包层,芯直径和芯的位置到中心,纤维损耗更多。它没有形成永久性连接。因此,它用于半永久连接。

2.2 Elastic-Tube拼接

在这种类型的拼接中,弹性管用于在两个光纤电缆之间形成连接。它主要用于多模光纤电缆。纤维损耗低且与融合剪接型几乎相同。与融合拼接相比,它需要更少的设备和技能组件来安装和修复。

Elastic-Tube拼接
Elastic-Tube拼接

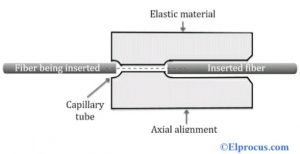

弹性管的拼接图如图所示。用的是一种叫做橡胶的带小孔的弹性管。用于拼接的光纤直径应大于橡胶孔的直径。光纤线缆两端均已做过插孔,便于插入,无损耗。

如果将光纤插入孔内,则对光纤施加的非对称力会使光纤适当的对齐和膨胀,从而使光纤之间形成连接。光纤向管轴移动,光纤的直径被拼接。

纤维拼接的优点

纤维拼接的优点有:

  • 光纤电缆的拼接用于光学或光信号的长距离传输。
  • 在光传输过程中,背反射的损失较小
  • 提供两根光纤之间的永久和半永久连接。
  • 该技术可用于单模和多模光纤电缆。

纤维拼接的缺点

纤维拼接的缺点是:

  • 纤维损耗将会更大传播的光。
  • 如果拼接增加,则光传输或通信系统的成本将更多。爱游戏ayx冰球

因此,这是关于拼接的光纤电缆-剪接的类型、优点和缺点。拼接的目的是将两根光缆连接在一起,形成永久连接,减少传输时的光损耗。请问,光纤电缆的拼接有哪些应用?
